  时间继电器是一种使用在较低的电压或较小电流电路上,用来接通或切断较高电压、较大电流的电路的电气元件,也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流,继电器就吸合,对应的触点就接通或断开。在供电电路中,继电器也被称为接触器。
  从驱动时间继电器工作的电源要求(驱动线包工作电压)来分,一般继电器分交流继电器与直流继电器,分别用于交流电路和直流电路,另外,依据其工作电压的高低,有6、9、12、24、36、110、220、380等不同的工作电压,使用于不同的控制电路上。时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关),分别有常开、常闭、转换的区别,另外还有触点多少的区别,可以控制多大的工作电压及电流(即触点允许控制的功率)的区别,供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失,触点自己保持失去控制时的状态),带延时吸合或延时释放功能等种类,供特殊情况下使用。
  时间继电器
  当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

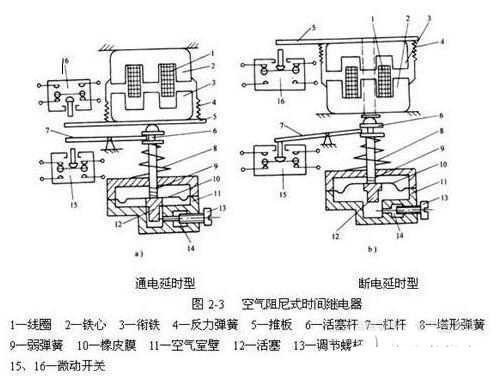

  (1)结构(图2-3)



  时间继电器结构图

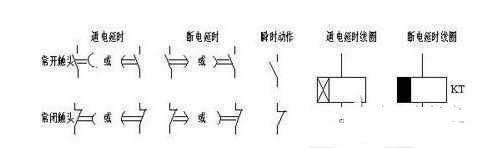

  (2)时间继电器的符号(图2-4)



  时间继电器的符号
  (3)时间继电器认识
  类型认识:电磁式、空气阻尼式、电动式、电子
  ①直流电磁式时间继电器——用于直流电气控制电路中,只能直流断电延时动作。
  优点:结构简单、运行可靠、寿命长;缺点:延时时间短。
  ②空气阻尼式时间继电器——利用空气阻尼作用获得延时。
  分类:通电延时、断电延时两种。
  ③电子式时间继电器——分R-C式晶体管和数字式时间继电器。
  优点:延时范围宽、精度高、体积小、工作可靠。
  晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。电路有单结晶体管电路和场效应管电路两种。
  分类:断电延时、通电延时、带瞬动触点延时三种。
  结构认识:空气阻尼式时间继电器
  组成认识:电磁系统、延时机构、工作触点
  动作原理分析:空气阻尼式时间继电器(通电延时型)
  当线圈1通电后,衔铁3吸合,微动开关16受压其触点动作无延时,活塞杆6在塔形弹簧8的作用下,带动活塞12及橡皮膜10向上移动,但由于橡皮膜下方气室的空气稀薄,形成负压,因此活塞杆6只能缓慢地向上移动,其移动的速度视进气孔的大小而定,可通过调节螺杆13进行调整。经过一定的延时后,活塞杆才能移动到最上端。这时通过杠杆7压动微动开关15,使其常闭触头断开,常开触头闭合,起到通电延时作用。
  当线圈1断电时,电磁吸力消失,衔铁3在反力弹簧4的作用下释放,并通过活塞杆6将活塞12推向下端,这时橡皮膜10下方气室内的空气通过橡皮膜10、弱弹簧9和活塞12肩部所形成的单向阀,迅速地从橡皮膜上方的气室缝隙中排掉,微动开关15、16能迅速复位,无延时。
  总结:时间继电器的触点动作情况
  通电延时型——当吸引线圈通电后,其瞬动触点立即动作;其延时触点经过一定延时再动作。
  当吸引线圈断电后,所有触点立即复位。
  断电延时型——当吸引线圈通电后,所有触点立即动作。
  当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位。
