新能源客车CAN总线的故障定位和干扰排除

发布时间：2015-11-12 15:30 发布者：designapp

安凯客车故障诊断纪实

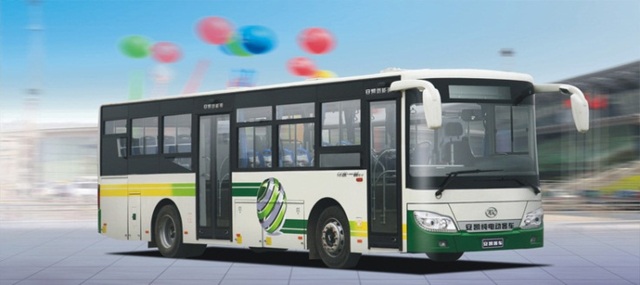

　　安凯新能源客车是国内较早研发及批量化运营电动客车的企业，最早上电动车国家公告，公告数量全国第一，目前国内市场占有率达到70%以上，并且大量出口到欧美，已经成为了行业的领导品牌。安凯之所以取得广泛用户的信任，在于该公司对行驶安全性和可靠性有着极高的标准。针对新能源客车普遍存在CAN总线受到电磁干扰问题，安凯和广州致远电子股份有限公司合作，使用CANScope-Pro专业版CAN总线分析仪成功定位故障，排除干扰，并且进行可靠性测试，为安凯新能源客车稳定运行保驾护航。
　　● 频谱分析准确定位故障根源

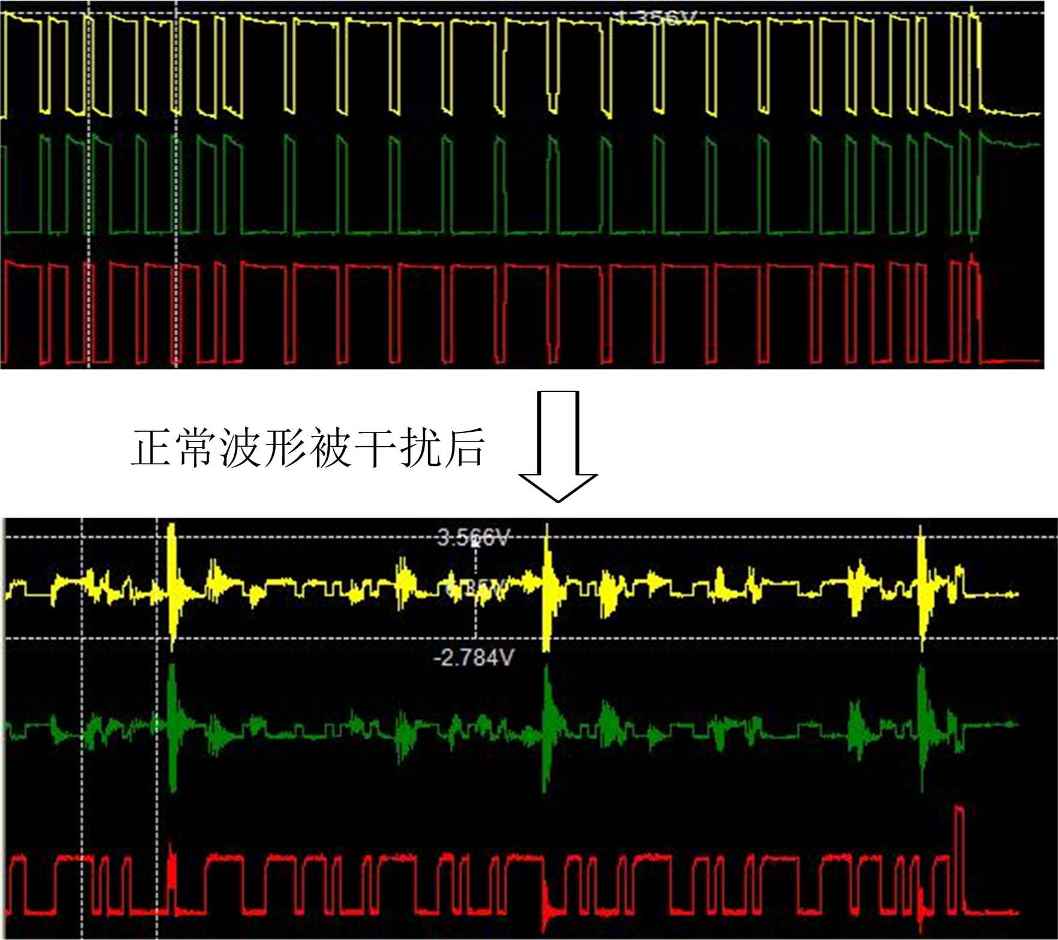

　　新能源客车与传统客车不同，其是使用电池、电容来存储能量，然后通过逆变成交流，带动电动机驱动车辆。当客车加速或者减速时，逆变产生的巨大电流变化形成强磁场干扰，通过动力线缆耦合到附近CAN总线上，导致通讯延迟及中断，甚至会导致设备死机或损坏，结果仪表盘显示滞后，控制失灵，严重影响人民生命财产安全。

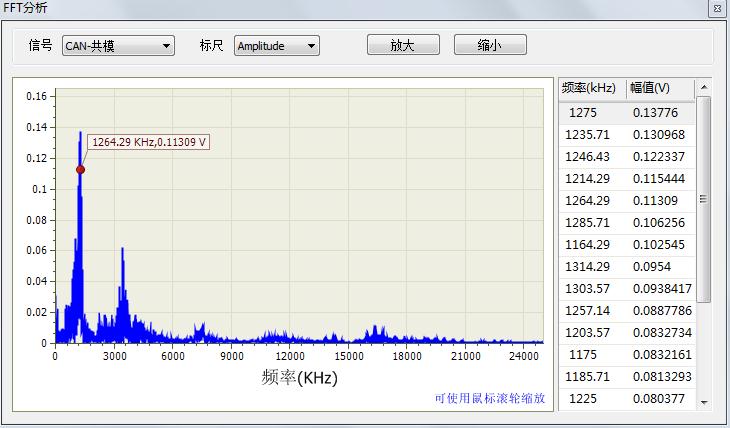

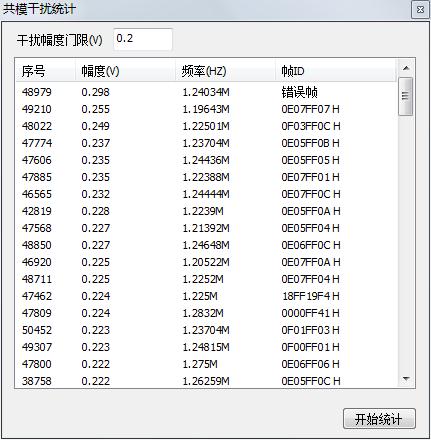

　　CANScope-Pro通过FFT频谱分析统计，准确定位干扰源频率与逆变器频率吻合。

　　● 抗干扰解决方案
　　针对客户整改目标，致远电子CANScope-Pro分析报告中提出了3个彻底解决措施：
　　1.客户后续研发产品的CAN总线接口均采用CTM1051隔离收发器模块,实现电源和信号隔离限幅，防止强干扰信号串入到主电路导致控制器死机;
　　2.更换目前的线材，采用绞距更密屏蔽双绞线，提高线缆抗干扰能力;
　　3.对于已经出厂的客车，加装CANbridge隔离网桥，保证车辆安全运行。

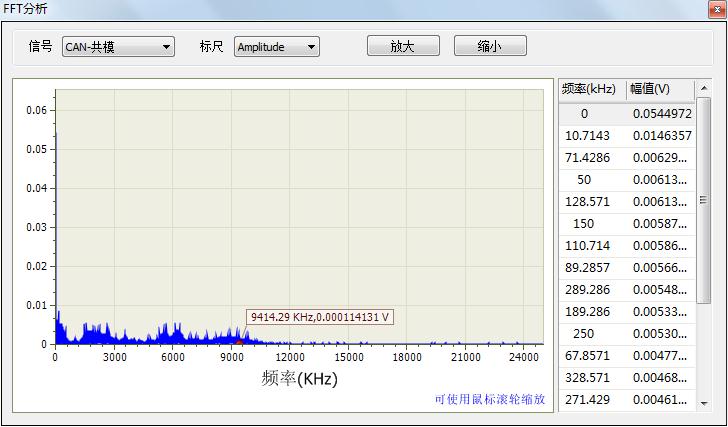

　　通过整改，干扰信号大幅度减小，通过CANScope-Pro频谱分析，已经可以满足安全运行的要求。

　　● 可靠性测试提升系统鲁棒性

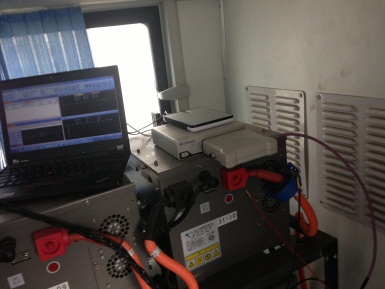

　　为了进一步提高安凯新能源客车CAN总线系统的可靠性，致远电子使用CANScope-Pro为安凯制定了全面的可靠性测试：
　　u 位宽度容忍测试：验证客车CAN节点在波特率波动情况下是否会死机;
　　u 报文压力测试：验证客车CAN节点在大数据量负载情况下是否会死机;
　　u 错误波特率压力测试：验证客车CAN节点在错误波特率情况下是否会死机;
　　u 抗干扰能力测试：验证客车CAN节点在高强度干扰情况下是否会死机;
　　u 总线短路测试：验证客车CAN节点在总线短路情况下是否可以自恢复;
　　u 总线断路测试：验证客车CAN节点在总线断路情况下是否可以自恢复;
　　u 容抗增加压力测试：验证客车CAN节点能适应的容抗最高值;
　　u 总线网络阻抗测试：验证客车CAN节点能适应的阻抗最高值;
　　u 对正负电源或地短路：验证客车CAN节点在总线对正负电源或者地短路情况下是否可以自恢复;
　　u 终端电阻变化压力测试等：验证客车CAN节点能适应的终端电阻范围。
　　u 这些可靠性测试验证了客车CAN总线设备在这些极端的条件下的抗压能力和自我恢复能力，通过致远电子和安凯联合攻关，全面提升了安凯客车的CAN总线系统鲁棒性。
　　● 全面高效的本地化服务
　　作为国内CAN总线的领军企业，广州致远电子股份有限公司在全国主要城市都配备技术精湛的CAN总线技术工程师，可以为客户提供及时的服务，给出专业的测试报告与解决方案。
　　致远电子是国内最早进入测量仪器行业的企业之一，拥有资深研究与开发工程师近400名，销售服务网点遍布全国各地，不仅极速响应客户要求，还可根据行业用户的差异化需求提供定制服务。我们将坚持不懈的推动并引领中国高端仪器的发展与提升，相信由于我们的存在，世界将因此而不同。
