基于PLC的变速器同步器测试系统
发布时间：2015-11-11 15:07
发布者：designapp
|

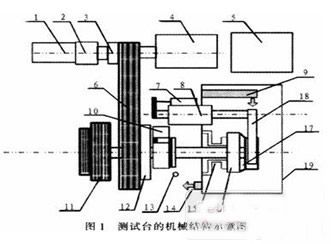

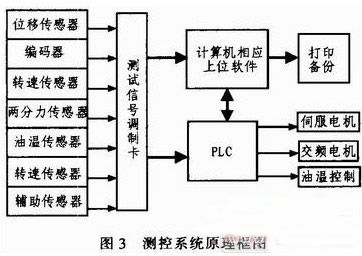

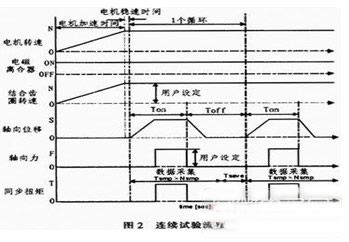

在汽车的传动系统中，若采用机械式手动变速器，一般都配有同步器，其主要功能是：使接合套与待接合齿圈两者之间能迅速同步，阻止在同步之前齿轮进行啮合，防止产生接合齿圈之间的冲击，缩短换档时间，迅速完成换档操作，并延长齿轮寿命。 同步器的性能指标直接影响变速器的效能表现，从而影响车辆的操控性，所以要在安装前对其技术性能和寿命进行一系列相关测试。 研究基于PLC的变速器同步器测试系统，可以对同步器换挡过程中的关键参数进行实时准确的测试记录，通过对比分析处理，从而对被试同步器的性能与寿命作出客观准确的评价。 因为PLC具有体积小、功能强、可靠性高等特点，所以采用PLC作为整个测试系统的控制核心，通过驱动电机模拟换挡过程，并且控制二个轴的转速;同时配以计算机，设定测试条件，用以高速采集测试系统中多路传感器信号，并对采集数据进行后期分析处理，并发出相应指令。 1 测试系统组成 汽车同步器测试系统的主要部件有：结构台体、变频电机、伺服电机、惯性飞轮、被试同步器、换挡机械手、循环润滑系统、机械手控制箱、控制柜、各种检测传感器、PLC、计算机等，测试台的机械结构如图1所示。  注：1.交流伺服电机(0.85kW);2.减速机;3.离合器;4.交流变频电机(3 kW);5.机械手液压泵站;6.皮带轮;7.位移传感器;8.液压缸;9.润滑油喷油口;10.编码器(低速);11.组合式惯性飞轮;12.离合器;13.转速传感器(高速);14.润滑油回油口;15.两分力传感器;16.齿轮锥;17.同步器;18.拨叉;19.工作仓。 测试台能对一定型号的同步器进行3类主要测试：连续测试、惯性测试和挤压测试，连续测试与惯性测试测量同步器动摩擦系数和耐磨损性能，挤压测试用于测量同步器的静摩擦系数，测试是在室温至120℃的润滑油环境中进行的，通过对测试台测量数据的分析与计算，观测并记录同步的摩擦性能与耐磨损性能，从而对同步器的性能作出评价，其中连续测试流程如图2所示。  2 测试系统设计 整个测试系统的核心是测控部分，首先要求实时监控系统的运行状况，以确保系统运行的安全可靠;同时在测试过程中，要求实时采集采集位移、转速、同步扭矩、轴向力、润滑油油温和流速等一系列信号数据，通过处理采集到的信号数据及由此绘出的特性曲线，分析评价被测变速器同步器的相关性能，其测控系统原理框图如图3所示。  测控系统由PLC、计算机、各种传感器、信号测试调理卡、驱动与控制电机等组成。测试系统由计算机和PIC共同控制，计算机作为上位机具有良好的人机交互功能，负责对整个测控系统进行监控，向PLC发送指令及数据，实现对现场设备的控制，并通过数据分析软件对采集到的测试数据进行进一步的处理，从而测试同步器的性能指标。 因为PLC具有操作方便、可靠性高等优点，能很好地满足测试系统控制的要求，所以采用PLC来采集现场信号和输出控制信号;负责直接控制与监控现场设备，包括换挡机械手的运动控制、电机速度的调节、变速器油温控制等;传感器负责采集现场的信号，经信号测试调理卡转换成模拟量传送给PLC和计算机。 需要指出的是：当测试开始之前，必须对变速器各个挡位位置进行预先设定，将各个挡位对应的选挡位置传感器和挂挡位置传感器数据存储于PLC的存储区，同时将机械手的控制参数如各个挡位的挂挡力、挂挡速度、挡位位置补偿存储于PLC的存储区，在测试过程中，通过对这些数据的快速查询而准确快速的模拟换挡过程。 3 系统实现 测控系统采用计算机与PLC综合控制。 作为上位机，计算机中的对应控制程序基于Windows2000/XP平台系统进行开发，采用人性化用户界面，能实现试验台的自动化控制和试验数据的存储及分析处理，其主要实现的功能有： 1)查阅、删除、分析、打印历史测试数据或曲线图; 2)实时显示测试中的设备状态及可能出现的错误故障，按照出错等级(警告、错误、严重错误、致命错误)自动做出应对; 3)可以预先设定试验程序，包括轴向力、加载时间、卸载时间、转速差、润滑油温度等参数，并能对同步器参数和试验工况进行编辑、保存、下载、打印; 4)连续自动记录测试过程中的相关等数据，实时图形显示所有的测量和计算数据，并生成相应变化曲线分析图; 作为下位机，PLC负责对现场设备进行控制与监控，PLC中的控制程序采用德国倍福公司的TwinCAT PLC编程软件编写，整个程序控制流程如图4所示。  PLC中的控制程序实现的功能主要有： 1)采集数据 因为测试环境中通常存在强烈的电磁干扰，如不采取相应的抗干扰措施，其会以传导和辐射的形式进入测控系统，严重影响测试结果，所以要从硬件和软件上加以相应处理，硬件上要采取相应的电磁屏蔽，在测试信号调制卡设置多重滤波电路，利用PLC的I/O模块带有电气隔离功能进行光电隔离;软件上采用相应算法进行滤波处理，进一步减低干扰影响。 2)安全保护 当不当操作或测试同步器零件总成发生过早损害或其他故障(电机过载、超速、超温等)时，使试验台能够快速自动停止，对变频器具有过流、过载、过压、欠压、过热、短路和冷却风扇异常保护，对电动机具有过载和超速保护，对系统具有超速、超扭和超温保护，所有报警信号通过主控制计算机显示故障原因或故障代码;紧急停车是必须的硬件功能，可以手动执行或系统自动执行;紧急停车时加载机构处于中间位，电机通过制动单元紧急停车、机械手摘到空挡，报警器发出报警。 3)控制换挡 PLC根据计算机发送的控制命令，提取其存储区内相应的数据，执行相应换挡动作;同时计算机通过读取相应传感器信号监视换挡动作完成情况，若选挡未能到位或换挡超时，会即刻强制空挡，起到安全保险作用;当选挡及时准确到位时，则发出下一步指令。 4 结论 同步器测试系统是包含信号采集处理、电子电路、机械结构等学科于一体的自动控制机电一体化设备，能够完成典型的长时间、高重复性测试项目，运行稳定可靠，对于提高同步器测试自动化水平具有重要的实用价值。 |
