基于ATmega162的指纹识别电子机械锁设计
发布时间：2015-11-9 14:44
发布者：designapp
|

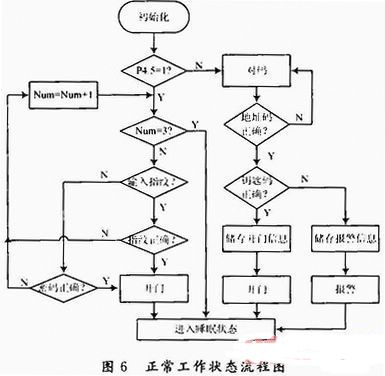

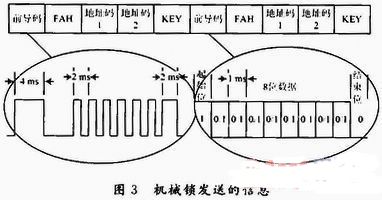

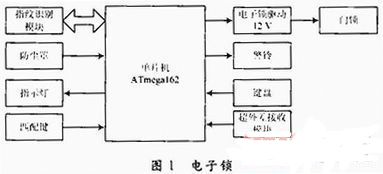

0 引言 随着生活水平的提高，人们对物质生活的要求越来越高，尤为注重住宅安全问题。随着生物特征识别技术的发展，指纹识别技术逐渐进入人们的生活领域，指纹锁进入了人们的家庭。常见的指纹锁，需要管理员指纹或者管理员密码，才能进行指纹和密码的添加和删除操作。本文设计的电子机械锁，具有上述功能，还可以用正确钥匙管理指纹和密码。 常见的指纹锁配备的机械锁，可使用普通的正确钥匙打开，安全级别较低，很容易被专业人员破解。本文设计的基于PIC16F72的机械锁，配套的钥匙内置编码芯片，能够设置正确钥匙以及发送钥匙编码信息，只有用正确钥匙才能打开，不能被铁丝或其他非法钥匙打开，安全性大大提高。在非法开门的情况下，机械锁发送报警信息。 1 系统设计方案 电子机械锁，分为电子锁和机械锁这两个部分。电子锁以单片机ATmega162为核心，通过指纹识别模块，完成了对指纹管理的操作;通过键盘，完成密码管理的操作;通过超外差接收模块，能够接收来自机械锁的钥匙编码信息，完成与机械锁的通信。 机械锁以PIC单片机PIC16F72为核心，获取钥匙编码信息，经超外差发送模块发送。超外差发送和接收模块的工作频率在433 MHz，PCB布线时注意超外差模块，远离其他器件，不然会影响系统的工作状态。另外，该系统要求体积小，供电方便，整个系统的功耗要尽量低。 1.1 电子锁框图 电子锁主体为AVR单片机ATmega162、指纹识别模块、超外差接收模块、12 V电子锁驱动、门锁、键盘、按键和指示灯等，如图1所示。指纹识别模块型号为：TFS-M12，采用TI的DSP芯片TMS320VC5501，指纹算法采用TFS-9。稳定快速的芯片以及优良的指纹算法，不仅提高了整个系统的识别率以及缩短了识别时间，而且大大缩短了整个系统的研发时间。  电子锁在不使用的时候，处于睡眠状态。用户打开指纹识别模块上的金属防尘罩时，产生唤醒信号，电子锁进入正常工作状态。 正常工作状态下，电子锁支持两种开门方式：指纹开门和输入密码开门。指纹采集头上输入指纹，指纹识别模块将当前指纹与已存指纹进行比较，单片机ATmega162接收到比较结果，若正确产生开门信号，经12 V电子锁驱动，打开门锁。键盘输入密码，单片机ATmega162将当前输入密码和用户设置的正确密码进行比较，若正确产生开门信号，经12 V电子锁驱动，打开门锁。输入指纹和密码的机会共3次，若3次都错误，系统进入睡眠状态。 1.2 机械锁框图 机械锁主体为PIC单片机PIC16F72、超外差发送模块、设置键、指示灯等，如图2所示。设置正确钥匙步骤：按下设置键，指示灯常亮，插入需要设置的钥匙，等待指示灯有规律的闪烁3下，设置成功;设置完成后用正确钥匙开门1次，恢复正常使用状态。当插入错误钥匙或者是铁丝等非法钥匙时，指示灯会快速闪烁，并通过超外差发送模块发送报警信息。  为了降低整个系统的功耗，机械锁在不使用时，处于不工作状态。在安装机械锁的时候，会在机械锁的锁芯安装一个金属转接口，该金属转接口连接了电子锁的防尘罩，转动金属转接口，不仅给机械锁供电使之进入正常工作状态，还唤醒电子锁，让电子锁进入正常工作状态。转动金属转接口，还使得电子锁中的单片机ATmega162第4口的第5位(即P4.5)变成高电平，电子锁只处理来自机械锁发出的信息。 机械锁正常工作状态时，插入钥匙，单片机PIC16F72会识别钥匙的编码，若正确，则打开锁芯上的阀，可以转动钥匙开门，若错误则发送错误钥匙信息，锁芯的阀依旧关闭，不能开门，从而保证了，用户的安全。 1.3 电子锁和机械锁的通信 电子锁和机械锁之间的通信是通过超外差发送和接收模块完成。机械锁发送如图3所示的信息，每位数据宽度为1 ms。由于噪声的影响，单片机ATmega162只能通过查询方式接收。  前导码是由23位数据组成。数据码由FAH码、地址码以及KEY码组成，每个数据码有10位，分别由8位数据、起始位(1)和结束位(0)组成。 地址码就是机械锁的识别码，识别码是惟一的，每次读取KEY码，都会将当前地址码和存储的地址码进行比较，若相同才能读取KEY码，因此不会接收来自其他用户的锁发出的信息。 KEY码就是钥匙的编码，每个钥匙的编码是惟一的，因此可以记录用户家庭成员的开门信息，方便用户查询。电子机械锁应用在办公场合时，若发生偷窃情况，可以查询最近的开门信息，来确定怀疑对象;也可以查询特殊钥匙开门情况，比如保姆工作的具体时间。若发生非法开门时，KEY码为0x00，接收到该KEY码时，产生报警信号。 2 指纹识别算法原理 2.1 指纹识别算法 指纹识别分为以下4个步骤如图4所示。  指纹图像预处理是最重要的一步，关系到后面提取的特征点的正确与否。 由于指纹采集设备的不完善性，对于干、湿、脏、老化、磨损的指纹，往往难以采集到清晰的图像，因此需要图像增强，是指纹图像预处理中重要的一步，采用Gabor滤波完成。根据指纹图像局部区域的纹线分布具有较稳定的方向和频率，设计相应的Gabor带通滤波器，能有效地在局部区域对指纹进行修正和滤噪。Gabor函数是惟一能达到时频测不准关系下界的函数，二维表达式为：  Gabor函数是二维高斯函数在空间频率域的平移函数，σx，σy为对应于x方向和y方向的角频率平移参数。二维Gabor函数的实部和虚部可各自表示为一个函数，分别称为偶Gahor和奇Gabor函数。偶Gahor函数适于增强目标物体，而奇Gabor函数适于增强物体边缘。 Gabor滤波器系数分量为：  式中：x=mcosφ+nsinφ;y=-msinφ+ncosφ;(i，j)为当前点的坐标，φ为当前点(块)的方向，f为当前块(整体)的正弦平面波的频率;(m，n)取值范围与指纹图像的坐标(i，j)取值范围相同。σx，σy增大，对噪声的适应能力增强，但有可能会产生伪纹线;减小，消除噪声的作用减弱。 对于每一点，根据其方向、频率，求出Gabor滤波器系数，然后根据式(3)计算当前点滤波后的值：  从图5可很明显地看出，经过Gabor滤波处理后，图像对比增强，纹理清晰，特征明显，提高了后续提取指纹特征点的正确率。  2.2 指纹识别模块的通信协议 指纹识别模块作为从设备，通过串口，由主芯片ATmega162发送相关命令对其进行控制。 命令接口：19200b/s 1起始位1停止位(无校验位)。 主芯片发送的命令及指纹模块的应答数据长度为8 B，数据格式如下：  CMD：命令/应答类型  1.P2，P3：命令参数;Q1，Q2，Q3：应答参数;CHK：校验和，为第2字节到第6字节的异或值;Q3用于返回操作的有效性信息，表示操作是否成功，数据是否存在，采集指纹超时等。3 程序设计 系统从睡眠状态启动时，首先进行系统初始化，然后进入正常工作状态，如图6所示。  转动机械锁上的金属转接口会改变单片机ATmega162的P4.5的状态。开启金属转接口，单片机ATmega162处理来自机械锁发送的信息;关闭金属转接口，单片机ATmega162处理来自电子锁上指纹识别模块或键盘的信息。 系统还开启了两个中断：设置中断和匹配中断。匹配中断就是电子锁和指定的机械锁进行匹配，只接收来自指定的机械锁发出的信息;设置中断就是指纹和密码的管理。 3.1 匹配中断 匹配中断是链接多特征电子机械锁两个部分的前提，初次安装电子机械锁必须进行匹配中断。在开启该中断前，必须没置好正确钥匙。匹配中断为外部中断，通过按下控制系统模块上的匹配键，进入匹配中断如图7所示。  3.2 设置中断 设置中断分为两种模式：普通模式和特殊模式。特殊模式就是利用正确钥匙管理指纹和密码，如图8所示。  多特征电子机械锁添加了钥匙管理指纹和密码的功能，目前的指纹锁并不具备该功能。当没有管理员指纹，而密码忘记的情况下，该锁可以用正确钥匙进行指纹和密码的添加和删除，给用户带来了方便。 4 实验结果与分析 超外差发送和接收模块之间的通信，由于外界噪声和系统本身的影响，不是每次都能接收到如图3的信息，可能会出现通信错误的情况，为此进行可靠性测试实验。 用示波器精确测量超外差接收模块上的波形的时序，调整代码，使侦测点落在高电平的中间;仔细计算延时函数，确保时间的准确性。在实际调试过程中，进行了5组的实验，每组的测试条件都不同，如温度、环境噪声等，每组测试100次，共计500次的测试，只出现了2次没有正确识别钥匙的情况，可靠性达到99.6%，具有实际应用价值。 5 结语 本文设计的电子机械锁，巧妙利用超外差发送和接收模块，把两个相对独立的部分链接起来。整个系统以单片机ATmega162为核心，直接控制指纹识别模块和键盘，并通过超外差发送和接收模块，间接控制机械锁部分。多特征电子机械锁不仅可以用管理员指纹和密码管理用户信息，还可以使用正确钥匙管理用户信息，目前市场上还没有具备该功能的锁出现。该锁功能强大，给用户带来了方便和快捷的同时，安全性也得到大大提高。 |
