凌力尔特推出24位2Msps SAR ADC，实现145dB动态范围
发布时间：2015-11-4 11:27
发布者：eechina
|
凌力尔特公司 (Linear Technology Corporation) 推出突破性无延迟 24 位 2Msps 逐次逼近寄存器 (SAR) 模数转换器 (ADC) LTC2380-24。该器件具备集成式数字滤波器，可实时平均 1 至 65,536 个转换结果，可将动态范围从 1.5Msps 输出数据速率时的 101dB 显著地改善至 30.5sps时的 145dB。这使 LTC2380-24 非常适合地震、医疗以及其他很多需要高动态范围的应用。 LTC2380-24 采用内置数字滤波器平均转换结果，消除了数字主机的处理负担，从而节省数字资源并降低相关的功率。此外，LTC2380-24 允许用低至 2MHz 的串行时钟读出结果，从而方便了与微处理器的连接，并允许使用速度较慢的器件。LTC2380-24 实现了真正的 24 位噪声性能，并具备很高的 DC 准确度，最大 INL 为 ±3.5ppm，同时在使用单一 2.5V 电源时仅消耗 28mW 功率。 LTC2380-24 采用小型 MSOP-16 封装和 4mm x 3mm DFN-16 封装，千片批购价为每片 31.95 美元。该器件与 LTC2378-20 系列的 1Msps、0.5ppm INL、无延迟 SAR ADC 是引脚兼容的，从而使系统能够非常容易地升级至 24 位。样品和演示电路板可通过 www.linear.com.cn/product/LTC2380-24 或联系凌力尔特当地办事处查询详情。 照片说明：具 145dB 动态范围的 24 位、2Msps SAR ADC

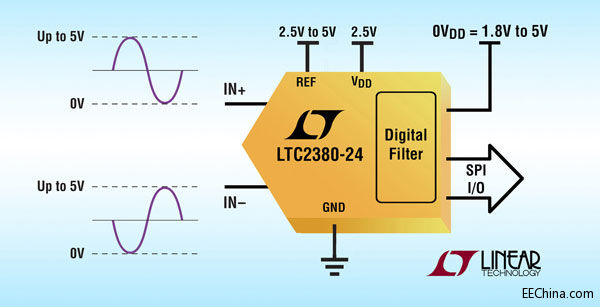

照片说明：具 145dB 动态范围的 24 位、2Msps SAR ADC
性能概要：LTC2380-24 • 保证的 24 位无漏码 • 集成式数字滤波器 • 在 1.5Msps 时的动态范围为 101dB (典型值) • 在 30.5sps 时的动态范围为 145dB (典型值) • ±0.5ppm INL (典型值) • fIN = 2kHz 时 −117dB THD (典型值) • 低功率：在 2Msps 时为 28mW • 50Hz/60Hz 抑制 • 单一 2.5V 电源 • 16 引线 MSOP 和 4mm × 3mm DFN 封装 |
