基于MC32P21单片机的移动电源设计

发布时间:2015-10-28 14:51    发布者:designapp
关键词: MC32P21 , 移动电源
  摘要:本文论述了利用MC32P21单片机实现移动电源的硬件和软件设计方法。
  移动电源是一种集供电和充电功能于一体的便携式充电器,可以给手机等数码设备随时随地充电或待机供电。一般由锂电芯或者干电池作为储电单元。区别于产品内部配置的电池,也叫外挂电池。一般配备多种电源转接头, 通常具有大容量、多用途、体积小、寿命长和安全可靠等特点,是可随时随地为智能手机、平板电脑、数码相机、MP3、MP4等多种数码产品供电或待机充电的功能产品。
  移动电源可以通过USB电缆线使用在任何符合USB国际标准的设备,其具有短路、过充过放、恒流恒压等保护措施,还有高性能电源管理技术。
  移动电源方案,根据是否可以编程,分为硬件移动电源和软件移动电源两种技术路线。硬件移动电源方案主要存在的问题是:1.发热严重,采用非同步整流模式,温度高后,恒流、恒都不准了,可能损坏电池,甚至是烧坏正在充电的手机等。2.受工艺偏差影响,电流电压参数的离散性大,批量生产时,不良率高,不易控制。3.不可编程,功能固化,参数固化,无法满足差异化的需求。
  软件移动电源方案,容易实现同步整流,效率高,发热低,而且功能变化灵活,已经成为发展趋势。
  晟矽微电子开发的MC32P21是一款8位RISC架构单片机,非常适合用于移动电源方案,其主要特性如下:
  ●宽工作电压范围
  ●1K程序空间,128字节RAM,8级堆栈
  ●2路高速PWM输出
  ●7通道12位ADC,并有内置基准源
  ●偏差小于2%的内置振荡器
  ●高抗干扰能力

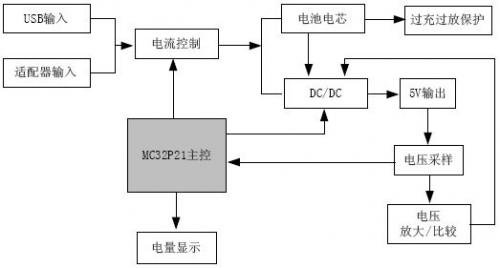

  MC32P21开发的移动电源方案硬件框图如下

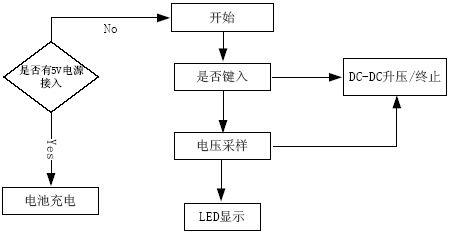

  本系统以MC32P21单片机为控制核心,实时采样,采样数据通过单片机进行运算处理从而完成当前电压和电流的测量,随后把电压通过LED灯显示出来,并根据电流电压的值控制整个系统的运行。系统主控程序流程如下:
