世平推出基于ADI的ADSP-CM40X的电能质量在线监测系统解决方案
发布时间：2015-10-28 10:51
发布者：eechina
|
大联大旗下世平为适应当代电力系统运行的需要，推出基于ADI的ADSP-CM40X的电能质量在线监测系统解决方案，其中包括基于 ADI ADSP-CM403电能质量在线监测系统方案和基于 ADI ADSP-CM408 电力线监测方案。 电力行业是关系国计民生的基础性行业。随着全球资源环境压力的不断增大、电力市场化进程的不断深入，可再生能源等分布式发电单元的数量不断增加，用户对电能质量要求的不断提升，传统网络已经难以满足社会发展需求，建设更加安全、可靠、环保、经济的现代电网成为全球电力行业的共同目标。 现代电网的内涵包括实现以抵御事故扰动为主的安全稳定运行，降低大规模停运风险；使分布式电源得到有效的利用；提高用户用电的效率和电能质量；提高电网资产的利用率等等。其中，突出自愈功能的智能电网研究与发展被认为是当今世界电力系统发展变革的最新动向，是21世纪电力系统的重大科技创新和发展趋势。 大联大世平针对智能电网电力领域，推出基于ADI的ADSP-CM40X的电能质量在线监测系统方案，可以实现对电能的远程在线监测，对采集数据的分析、处理，并生成各种电能及电能质量报表、分析曲线、图形等，便于电能的分析、研究。
图示1-大联大世平基于ADI的ADSP-CM40X电能质量在线监测系统方案框架图 一、 基于 ADI ADSP-CM403电能质量在线监测系统方案

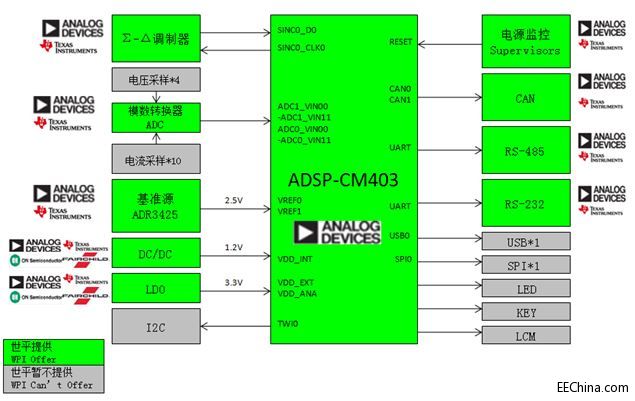

图示2-大联大世平基于ADI的ADSP-CM403的电能质量在线监测系统功能图 功能描述 ① 采集4路电压，10路电流（0 - 100A）； ② 设计精度达到千分之二； ③ 预留CAN、SPI、I2C、RS232、RS485通信接口； ④ 预留Σ – Δ调制器； ⑤ 谐波分析。 重要特征 • 双通道16位SAR ADC，无失码，13+ENOB，转换速率达380ns，适应于高精度闭环控制应用； • 240 MHz ARM Cortex M4内核集成浮点运算单元，可支持高级编程模型和复杂算法； • 384KB SRAM和2MB闪存，从容应对大程序； • 高级PWM和定时器功能，可有效提升转矩波动和电机性能； • SINC滤波器，可无缝连接AD74xx隔离式转换器； • 谐波分析引擎，可兼容并网连接； • 以太网和USB接口，支持网络接口； • 2个CAN接口、3个UART、2个SPI、2个SPORT、8个32位定时器、2个双线接口和4个正交编码器接口； • 16位异步存储器，可连接外置SRAM； • LQFP封装，搭载多达91个GPIO引脚和24个ADC输入引脚，2个DAC输出； • 最高支持105℃的环境工作温度，适用于工业应用。

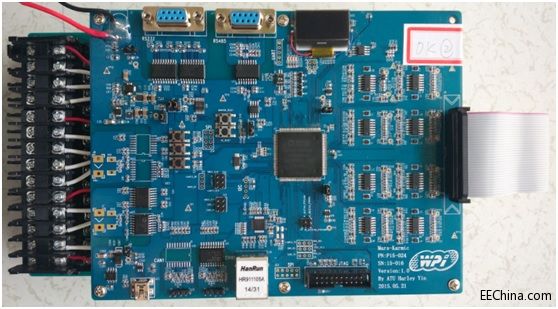

图示3-大联大世平基于ADI的ADSP-CM403的电能质量在线监测系统方案照片 二、基于 ADI ADSP-CM408 电力线监测方案

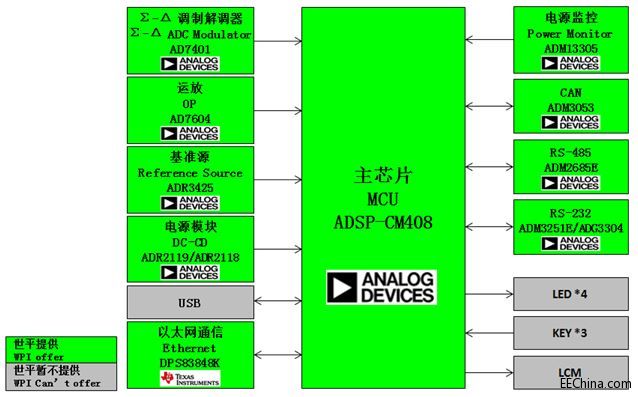

图示4-大联大世平基于ADI的ADSP-CM408的电力线监测方案框架图 功能描述 ① 采集 16 路 ADC 信号（4 路电压，10 路电流，2 路测试）； ② 谐波分析引擎； ③ 10/100 以太网 MAC； ④ 全速USB OTG； ⑤ 预留 CAN、SPI、I2C、RS232、RS485 通信接口以及 Σ–Δ 调制器。

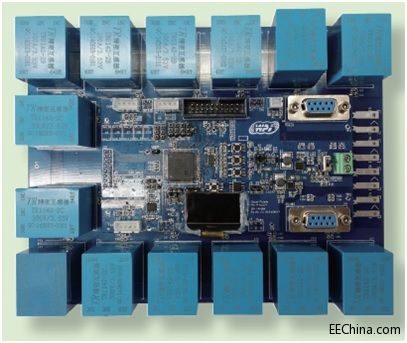

图示5-大联大世平基于ADI的ADSP-CM408的电力线监测方案照片 重要特征 • 两个片内16位SAR型ADC搭载最多24个多路复用输入，支持双通道380 ns同步转换（16位，无失码，±3.5LSB INL）ADC ENOB（非均值计算）13+； • 240 MHz ARM Cortex M4 内核集成浮点运算单元，可支持高级编程模型和复杂算法； • 384KB SRAM 和 2MB 闪存； • 176引脚（24mm × 24mm）符合RoHS标准的LQFP封装。 |
