破解神秘杂散之谜: 别责怪DDC!

发布时间:2015-10-27 11:22    发布者:designapp
关键词: DDC , 滤波器
  最近在评估贵公司一款集成数字下变频器(DDC)功能的高速ADC的输出频谱时,一些人发现了一些“奇怪”的现象。 针对这一现象,什么样的回答才能解释为什么存在一种神秘的杂散呢?

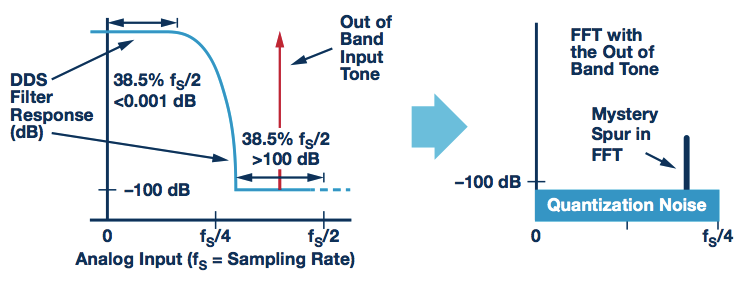

  DDC包括一个抽取滤波器,它可以消除传统的输入抗混叠滤波要求,同时又以数字方式滤出目标基带信号,要处理的净有效数据量会更少。 如果在测试一个频率规划,想看看不在DDC通带和过渡带之内的输入频率是否真的被衰减100 dB以上(参见下图)。 在使能抽取滤波器的情况下对ADC输出数据运行FFT,并在得到的输出频谱中发现一个仅降低90 dB的杂散,而不是预期的降低100 dB以上。 如果移除输入信号,杂散也消失。 至于它来自哪里。 阻带范围内的信号如何能在通带中引起杂散?

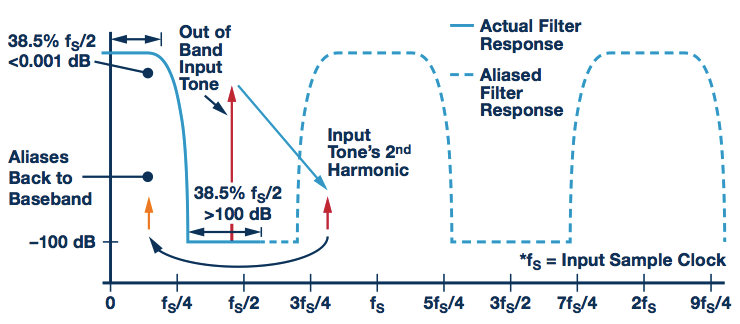

  人们在开始考虑ADC的片上DSP选项时,有时候会很容易忽视模数转换器的行为。 虽然上图准确描述了抽取滤波器在基带奈奎斯特区内的响应,但它并未说明在其他奈奎斯特区转换器中会发生什么。 此时,滤波器的响应会混叠到所有更高阶奈奎斯特区中。 下图显示了前五个奈奎斯特区中的响应。 另外要注意到该神秘杂散,它是带外输入信号音的混叠二次谐波。

  由于在测试设置中没有模拟输入抗混叠滤波器。 神秘杂散的根源正在于此——数字滤波器无法消除模拟侧的频谱成分。 这个例子很好地说明了虽然较高采样速率转换器可以降低模拟输入滤波要求,但您仍然不能忽视采样系统的混叠法则。 高采样速率和DDC可以处理fS/4和fS/2之间的阻塞信号,前端无需强大的模拟滤波器;使用较弱的滤波器则会消除3fS/4及以上的杂散。
  参考文献
  技术文章: Ian Beavers, “认识宽带GSPS ADC中的无杂散动态范围”。 Analog Devices,2014年。
  ADI公司EngineerZone?技术论坛上的系列博客: 宽带GSPS ADC中的DDC研究—第1部分;宽带GSPS ADC中的DDC研究—第2部分;宽带GSPS ADC中的DDC研究—第3部分;宽带GSPS ADC中的DDC研究—第4部分;宽带GSPS ADC中的DDC研究—第5部分;宽带GSPS ADC中的DDC研究—第6部分;宽带GSPS ADC中的DDC研究—第7部分
  作者简介
  David Buchanan [david.buchanan@analog.com]于1987年获得美国弗吉尼亚大学电气工程学士学位。他先后在STMicroelectronics、Adaptec和Analog Devices从事市场营销和应用工程工作,熟悉各种高性能模拟半导体产品。 他目前是ADI公司高速转换器产品线(美国北卡罗来纳州格林斯博罗)的资深应用工程师。
