Xilinx FPGA入门连载16：PWM蜂鸣器驱动之FPGA配置芯片固化
发布时间：2015-10-23 11:07
发布者：rousong1989
|
Xilinx FPGA入门连载16：PWM蜂鸣器驱动之FPGA配置芯片固化 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1jGjAhEm
1. 接续上一个lesson，我们在iMPACT中，双击“Creat PROM File(PROM File Formatter)”。
2. 如图所示，Step1中选择“Xilinx Flash/PROM”，然后再点击中间的绿色箭头图标。
3. 如图所示，Step2中，“PROM Family”选择“FlatformFlash”，“Device(bits)”选择“xcf04s[4M]”，然后点击“AddStorage Device”按钮。
4. 如图所示，选中“xcf04s[4M]”，再点击Step2和Step3之间的绿色箭头图标。
5. 在Step3中，如图所示，设置输出文件名称为“sp6”，输出文件路径为sp6ex2工程文件夹下。完成设置后，点击“OK”生成sp6.mcs。
6. 接着会弹出如下图所示的窗口，点击“OK”。
7. 接着弹出如下图所示的“AddDevice”对话框，选择sp6ex2文件夹下面的sp6.bit文件，然后点击“打开”。
8. 弹出对话框如下图所示，点击“No”。
9. 如下图所示，点击“OK”。
10. 最后，我们双击“iMPACTProcesses”下面的“Generate File…”。
11. 出现如图右侧所示的蓝色“GenerateSucceeded”提示信息后，表示文件成功生成。
1. 如图所示，回到“BoundaryScan”界面，双击xcf04s上面的芯片图标。

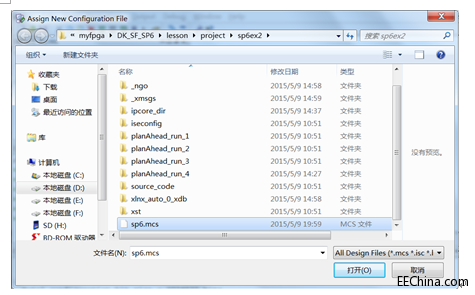

2. 弹出窗口中，选择sp6ex2文件夹下刚刚生成的sp6.mcs文件，点击“打开”。
3. 回到xcf04s上面的芯片图标，右键菜单中选择“Program”。
4. 弹出如图所示窗口，默认设置，点击“OK”。
5. 出现如图所示的蓝色“ProgramSucceeded”，表示下载成功。
6. 此时，我们需要给SF-SP6开发板断电，然后再上电，则我们就能听到清脆的滴滴滴的蜂鸣器响声。 |
