Xilinx FPGA入门连载15：PWM蜂鸣器驱动之FPGA在线下载配置
发布时间：2015-10-22 11:17
发布者：rousong1989
|
Xilinx FPGA入门连载0： 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1jGjAhEm
如图所示，在ISE菜单栏点击“Tools à iMPACT...”，启动专门用于FPGA下载配置的iMAPCT工具。

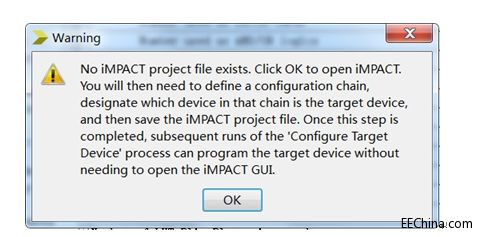

第一次打开通常会弹出如下图所示的提示，点击“OK”继续。
IMAPCT界面打开如下图所示。
连接好Xilinx Platform USB Cable、同时给SF-SP6板子上电。 双击“iMPACT Flows”下面的“BoundaryScan”，则右侧弹出如图所示的一个白色界面。
在白色界面的任意空白处，单击右键，弹出菜单中选择“Initialize Chain”选项。
随后，白色界面变化如图所示，右下角的蓝色“Identify Succeeded”表示我们的USB下载线已经将FPGA和PC互联在一起，并且通信成功了。在弹出的窗口，点击“Yes”
接着，我们选择sp6ex2工程文件夹下的sp6.bit文件。如图所示。
弹出如下窗口，点击“No”。
弹出如下窗口，点击“Cancel”。

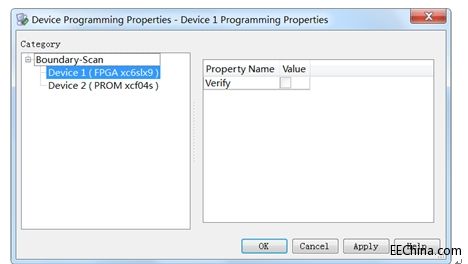

弹出如下窗口，我们选择“Device 1 (FPGA xc6slx9)”，然点击“OK”。
现在我们配置都准备就绪了，激动人心的时刻就要到到来了。如图所示，选择xc6slx9 sp6.bit这个芯片，右键单击，选择菜单项“Program”。
如图所示，提示成功下载。与此同时，SF-SP6开发板上的蜂鸣器也开始非常清脆的滴滴滴响起来了。
|
