凌力尔特推出毫微功率高效率同步降压-升压型转换器 LTC3335
发布时间：2015-9-24 11:15
发布者：eechina
|

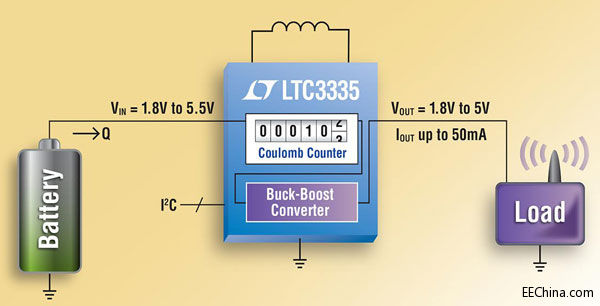

集成库仑计数器的 50mA 同步降压-升压型DC/DC 转换器仅消耗 680nA 静态电流 凌力尔特公司 (Linear Technology Corporation) 推出毫微功率高效率同步降压-升压型转换器 LTC3335，该器件内置精准的库仑计数器。LTC3335 提供高达 50mA 的连续输出电流。静态电流仅为 680nA，而可编程峰值输入电流为 5mA 至高达 250mA，非常适合多种低功率电池应用。LTC3335 具 1.8V 至 5.5V 输入范围和 8 个 1.8V 至 5V 的用户可选输出，能够以高于、低于或等于输出的输入电压提供稳定的输出电源。此外，在长寿命主电池应用中，该器件集成的精准库仑计数器 (电池放电测量准确度为 ±5%) 可准确监视累积的电池放电量，这类应用有极其平坦的电池放电曲线。典型应用包括远程传感器和监视器、凌力尔特的 Dust Networks SmartMesh 无线传感器网络系统。 LTC3335 包括了 4 个内部低 RDSON MOSFET，可提供高达 90% 的效率。其他特点包括可编程放电报警门限、一个 I2C 接口以用于访问库仑计数值和器件设定、一个电源良好输出、以及 8 个可选峰值输入电流。LTC3335 有 E 级和 I 级版本，工作结温范围为 –40°C 至 125°C，采用耐热增强型 20 引线 3mm x 4mm QFN 封装。千片批购价为每片 3.35 美元，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LTC3335。 照片说明：具库仑计数器的680nA IQ、50mA 降压-升压型转换器
性能概要：LTC3335 • 680nA 输入静态电流 (无负载时输出处于调节状态) • 1.8V 至 5.5V 输入电压范围 • 可选输出电压：1.8V、2.5V、2.8V、3V、3.3V、3.6V、4.5V 和 5V • 集成型库仑计数器可测量累积电池放电量 • ±5% 的电池放电测量准确度 • 可编程峰值输入电流：5mA、10mA、15mA、25mA、50mA、100mA、150mA 和 250mA • 输出电流高达 50mA • 效率高达 90% • 适用于多种电池尺寸的可编程库仑计数器预调器 • 可编程放电报警门限 • I2C 接口 • 扁平 (0.75mm) 20 引线 3mm x 4mm QFN 封装 |
