凌力尔特 推出双通道IC LT3095，为敏感电路应用提供了超低噪声和纹波
发布时间：2015-9-17 11:33
发布者：eechina
|

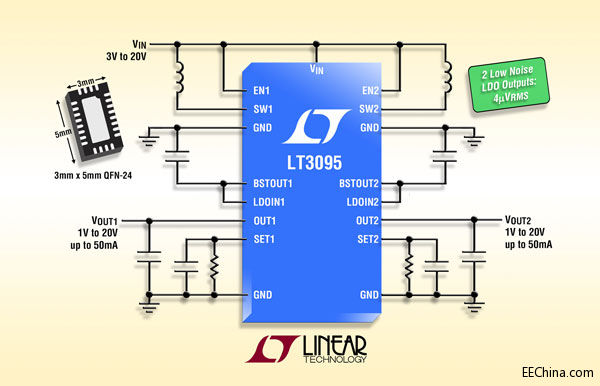

采用 3mm x 5mm QFN 封装的双通道、低噪声偏置发生器 凌力尔特公司 (Linear Technology Corporation) 推出双通道 IC LT3095，该器件从单一输入提供两路非常低噪声、低纹波的偏置电源。每个通道都纳入了单片升压型 DC/DC 转换器，一个集成的超低噪声和高 PSRR (电源抑制比) 线性稳压器对该转换器进行了后置稳压。LT3095 在输出电压高达 20V 时提供高达 50mA 的连续输出电流，总纹波和噪声 <100µVP-P。该器件在 3V 至 20V 输入电压范围内工作，从而可与多种电源兼容。 照片说明：适用于偏置应用的双通道低噪声升压型偏置发生器
LT3095 的固定频率、峰值电流模式升压型 DC/DC 转换器包括一个集成的 950mA 电源开关、肖特基二极管和内部频率补偿。开关频率在 450kHz 至 2MHz 内可通过单个电阻器编程，或可同步至一个外部时钟，因此允许使用纤巧的外部组件。结合紧凑的 3mm x 5mm QFN 封装，LT3095 可提供简单、占板面积紧凑、高效率的解决方案，适用于仪表放大器、RF 和数据转换系统、以及其他低噪声偏置应用。 LT3095 的线性稳压器运用凌力尔特专有的电流源基准架构，从而提供了很多优势，例如能够用单个电阻器设定输出电压，带宽、噪声、PSRR 和负载调节性能基本上不受输出电压影响。集成输出噪声 (在 10Hz 至 100kHz 带宽) 仅为 4µVRMS，而且在整个开关频率范围内 PSRR 超过70dB，从而使总的噪声和纹波 <100µVP-P。线性稳压器调节升压型转换器的输出电压，使其比线性稳压器输出电压高 2V，从而优化了功耗、瞬态响应和 PSRR 性能。为了提高系统可靠性，LT3095 提供短路和热保护，还为每个通道提供独立和精确的使能 / UVLO 门限。微功率工作时，两个 EN 引脚均被拉低。 LT3095 的对称引出脚配置简化了 PCB 设计。该器件采用耐热性能增强型 3mm x 5mm QFN-24 封装，工业 E 级和 I 级版本均在 –40°C 至 125°C 温度范围内工作，军用 MP 级版本在 –55°C 至 125°C 温度范围内工作。E 级版本的千片批购价为每片 2.95 美元，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LT3095。 性能概要：LT3095 • 产生两个独立的低噪声偏置电源 • 升压型稳压器： o 宽输入电压范围：3V 至 20V o 可调开关频率：450kHz 至 2MHz o 可同步至外部时钟 o 950mA 电源开关 o 集成了肖特基二极管 o 内部频率补偿 • 线性稳压器： o 宽输出电压范围：1V 至 20V o SET 引脚基准电流：50µA o 低噪声：4µVRMS (10Hz 至 100kHz) o 高频 PSRR：1MHz 时为 72dB • 独立的精确门限使能引脚 • 对称的引出脚配置简化 PCB 布局 • 耐热增强型 3mm × 5mm 24 引线 QFN 封装 |
