基于STM8/32的12864LCD点阵字库显示
发布时间：2015-9-10 10:31
发布者：macle199
|
本方案主控采用STM8S207C8T6，1.7寸128*64LCD显示屏，LCD驱动芯片采用UC1701（可兼容ST7565），字库显示采用高通GT20L16S1Y字库芯片， 以实现LCD界面上的显示。详细资料及代码可查看附件。 以下分别是STM8S207C8T6，UC1701和GT20L16S1Y在原理图中的模块电路。
原理图是依据datasheet中的阐述所绘制，其中主控电路是使用了stm8s207c8t6芯片绘制的最小系统，显示屏部分是根据设置BM0和BM1来选择总线模式绘制的电路。这里我使用了SPI总线模式。而字库芯片本身就是SPI总线模式通信，直接根据规格书的电路例子使用即可。完成了电路部分，知道了总线模式，再结合数据手册就可以对改设备编写程序代码了。首先是LCD液晶屏的驱动，要液晶屏显示你想要的数据，主要是LCD初始化成功，下面是LCD初始化程序，根据指令列表编写的程序代码：
初始化显示屏之前必须对引脚的模式进行相对应的配置

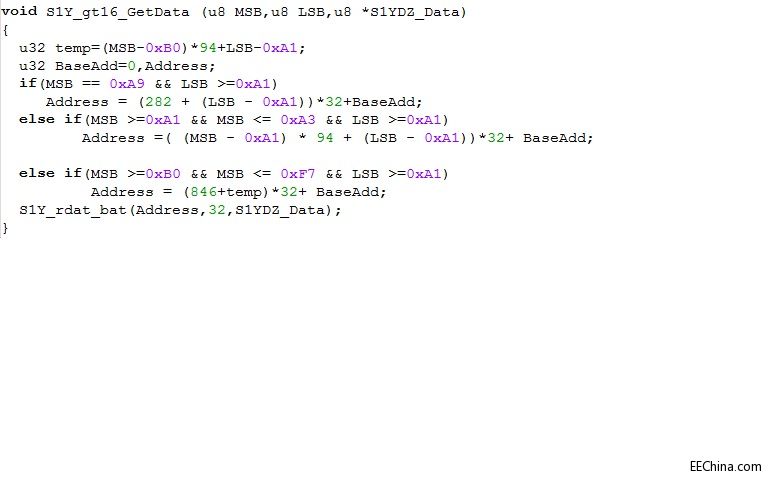

显示驱动成功后则接着是对字库芯片的文字数据获取进行编程调试，以下是获取GB2312文字的函数代码。
PCB实物图
实际效果图 以下有三个界面，分别是行驶记录仪、门禁显示和一个图形页面。文字显示采用GT20L16S1Y字库芯片，这款芯片包含最常用的GB2312汉字，字型符合国家标准。
门禁界面中的数字采用字库芯片内的24点阵不等宽时钟体字库。
图形LOGO可存储至字库芯片中的64K可擦写空间。
stm8s207xx_stm8s208xx.rar
(724.3 KB)
原理图PCB图.rar
(1.48 MB)
|
-
-
