爱德万测试的最新技术动向
发布时间：2015-9-9 14:41
发布者：eechina
|
日企爱德万测试（Advantest）成立于1954年，是全球最大的半导体自动化测试设备（ATE）供应商。近日，爱德万测试在北京召开发布会，介绍了该公司目前的最新情况：新业务、新技术和新产品。 爱德万测试（中国）管理有限公司业务战略发展高级总监陆亚奇首先介绍了中国半导体市场的状况。自2005年中国成为全球最大的半导体消费市场以来，中国对半导体产品的需求持续增长。目前，集成电路超过原油和铁矿石，成为中国第一大宗进口商品，并且需求与本地供应的缺口仍在持续扩大。在此背景下，政府出台了《国家集成电路产业发展推进纲要》，成立国家集成电路产业发展领导小组，强化顶层设计，统筹协调各方资源，力求促进IC产业快速发展。显然，中国的半导体产业将迎来一个新的发展时期。 实际上，中国的IC设计公司已经率先起步。根据市场研究公司IC Insights的数据，2014年全球前50家无晶圆IC厂商中，中国厂商已经占据9席，而2009年仅一席，可见中国的IC产业正在快速起步。 陆亚奇介绍说，针对中国IC产业的新形势，爱德万测试推出了两项新业务。 新业务1：电子束光刻与三维扫描电镜 中国IC产业的发展为测试设备厂商提供了新的机遇。爱德万测试积极与中国领先的科研机构、IC设计公司、封装测试厂商等客户合作，为他们提供合适的设备。 爱德万测试的新业务之一就是10纳米级电子束光刻设备F7000，它在小批量状况下具备成本优势，适合研究机构使用，具有出色的分辨率和吞吐量。与之配套的是三维扫描电镜E3640/E3310，适合下一代10纳米制程级别的晶片和掩膜。 新业务2：太赫兹封装厚度检测 陆亚奇介绍的另一项新业务是太赫兹光谱成像系统。太赫兹波的波长介于无线电与光波的波长之间，具有良好的穿透特性，并且是一种无损害的辐射。太赫兹波已经广泛用于医药、化工、食品和农产品等领域。 爱德万测试将太赫兹波的频率做到7THz，而且达到很高的信噪比。在半导体制造领域，爱德万测试推出了TS9000封装厚度分析系统，利用太赫兹波的透射和反射特性来测量树脂与芯片之间的距离，从而达到检测封装厚度的目的。该设备可实现每小时250单位的片上多点自动测量。 物联网设备测试：PS1600通用模块 爱德万测试（中国）管理有限公司北京测试技术部专家工程师张可向我们介绍了爱德万测试的两款自动测试产品。第一个是用于物联网设备测试的PS1600通用模块，它是为该公司的V93000 Smart Scale测试系统配套的。
图1：V93000 Smart Scale测试系统 物联网芯片的特点是集成度高，功能复杂，兼具数字、模拟、射频、电源等功能，为传统的测试设备带来了挑战。张可先生介绍说，PS1600通用模块可替代多个传统测试模块，实现多种测试功能，如下图所示。虽然物联网概念目前异常火热，但物联网设备的市场前景尚不明朗。在此情况下，PS1600不失为一种成本优化的高吞吐量测试解决方案。
图2：PS1600通用模块可完成多种测试任务 28G、16通道光端口测试模块：T2000 28G OPM 张可向我们介绍的另一款产品是28G、16通道光端口测试模块。在移动设备大量接入、云计算兴起的今天，数据中心的通信流量暴增，光电互连通信设备快速增长。爱德万测试的这个自动化测试系统能满足高吞吐量测试需求，有助于产品快速上市。

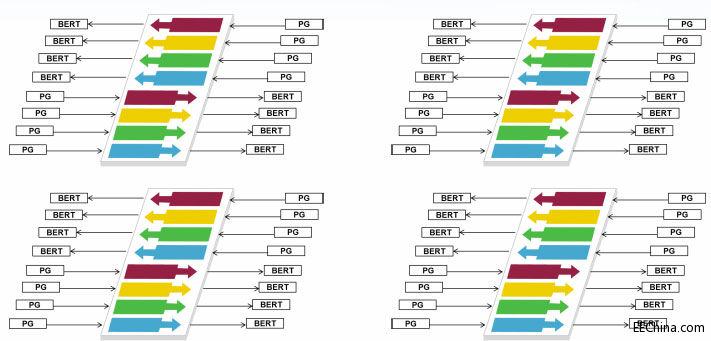

图3：T2000 28G OPM可实现4片、16通道并行测试 该基于误码率的设备可快速捕捉眼图并进行抖动分析，每个模块可实现4个被测器件、16通道的BERT/PG并行测试。被测设备夹具可保证稳定和可重复的测试，提供到达28Gbps的高速互连，易于操作，并带有温度控制功能。
图4：夹具带有温度控制功能，实现稳定测试 总结 作为一家老牌的测试设备厂商，爱德万测试可以说是做到了与时俱进，及时调整策略以应对市场的变化。Advantest早期的业务涵盖各类测试测量，后来则专注于自动化测试，并成为该领域的翘楚。目前，爱德万测试针对中国市场、物联网和光通信设备的兴起而开发的这些新技术也恰逢其时。我们尤其希望看到爱德万测试更多地参与中国IC产业和其他制造业的升级，形成互利共赢的良好局面。 |
