由控制器IC和单稳多谐振荡器组成的谐振控制器

发布时间:2010-7-15 16:01    发布者:zealot
关键词: 控制器IC , 谐振控制器
谐振电源因其效率高、噪声低和小巧紧凑而受到人们欢迎。你可以用单个开关来实现降压型或升压型谐振变换器。这种变换器的输出电压是用恒定不变的导通或截止时间和可变的频率来进行调节的。UC1864型控制器IC(由TI公司制造,其网址为www.ti.com)能满足单开关准谐振变换器的性能要求。不过,也可用一个廉价而受欢迎的UC3842型电流控制器以及一个单稳多谐振荡器来实现这一性能。这一电路的运作既是电流型的,又是截止时间恒定不变而频率可变的。图1示出了这种控制电路,它被配置成一种产生高电压的四扫谐振变换器。为了实现这一功能,电流型控制器应具有100%的占空比,你可以使用UC3842或UC3843。本电路使用的是UC3842。该电路的工作情况如下:

IC1(UC3842)的输出在内部电流检测比较器变为高电平之前一直处于高电平,然后IC的输出转变为低电平。当这一输出电压变为低电平时,IC2,即负脉冲边沿触发的单稳多谐振荡器CD4098B起动工作,并产生一个脉冲。脉冲宽度是R5电阻值和C3电容值的函数,其时间间隔就是UC3842的恒定截止时间。单稳多谐振荡器的Q输出端在这一期间吸收Q1的基极电流,所以Q1导通。这一动作就使RT/CT引脚(第4引脚)上的斜坡电压增加一个5V脉冲。这一电压一直保持5V,一直到这一脉冲结束和Q变为高电平为止。当Q变为高电平时,Q1就截止,但是CT两端的电压仍是5V,比RT/CT引脚的上阈值高,所以内部电路将RT/CT引脚电压拉到0V,于是开始一个新的斜坡电压和一个新的周期。

RT和CT必须按如下方法做选择,即使得IC1的输出电压在斜坡电压达到其上阈值电平之前变为低电平。如果不是这样,则会在输出电压上出现一个尖峰脉冲,这是由Q2的输出电阻和CT组成的时间常数产生。图2示出了低占空比和高占空比时的波形。波形D和C分别表示低占空比(高频率)时的输出电压和RT/CT引脚电压。波形B和A表示较高占空比(低频率)时的输出电压和RT/CT电压。你可以看到在两种情况下的截止时间是固定不变,只是频率有变化,以便实现所需的占空因素。RT/CT引脚上的电压清楚地表明该电路是如何改变斜波电压的。这一控制电路可利用一个四扫谐振电路来产生一个2KV、5mA直流电源,具有良好性能。

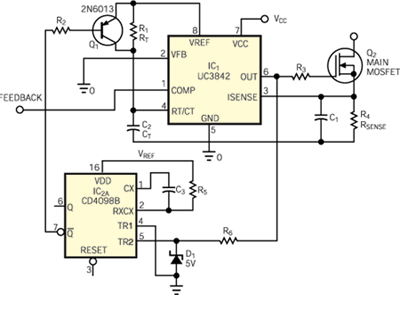

图1  这一四扫谐振变换器只使用一块控制器IC和一个单稳多谐振荡器。

>

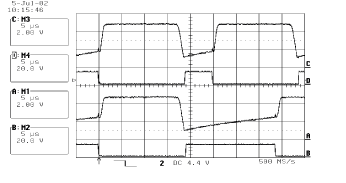

图2  这些波形描述了低占空比(C和D)和高占空比(A和D)时的工作情况。
