Vishay提高用于电源、太阳能逆变器和工业电机控制的铝电解电容器的额定电压到500V

发布时间:2015-8-3 10:26    发布者:eechina
关键词: 电解电容
器件节省空间和成本,使用寿命超过5000小时

Vishay Intertechnology, Inc.将其157 PUM-SI系列超小型卡扣式功率铝电解电容的额定电压提高到500V。这些增强型器件是针对电源、工业电机控制和太阳能电池逆变器而设计的,让设计者用一个元件替代两个250V电容器,从而节省电路板空间,降低成本。

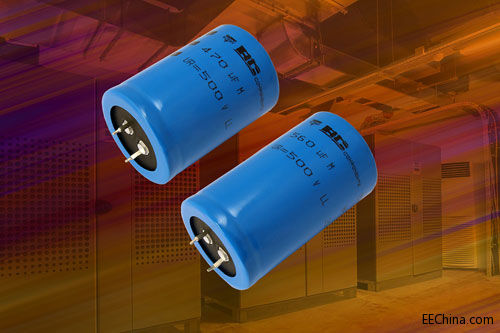

Vishay BCcomponents卡扣式电容器采用圆柱形铝外壳,用蓝色套筒绝缘,有22x 25mm~35x60mm共23种外形尺寸。在500V电压下,器件的最高工作温度为+85℃,使用寿命超过5000小时。

157 PUM-SI系列器件是使用非固态电解液的极化铝电解电容器,非常适合脉冲电源应用中的平滑、滤波和储能。电容器符合RoHS,还有键控极性的卡扣式型号。

器件规格表:
外形尺寸 (直径 x 长,单位mm)
22 x 25 ~ 35 x 60
电容范围
56 µF~2200 µF
公差
± 20 %
120Hz和+85℃下的纹波电流
0.68 A to 3.68 A
额定电压200 V, 250 V400 V, 450 V, 500  V
分类温度范围
-25 °C~+85 °C
在+85℃下的使用寿命
5,000 h
在100 Hz下的最大ESR
150 mΩ~3540 mΩ
在10 kHz下的最大阻抗
105 mΩ~2930 mΩ
地区标准
IEC 60384-4/EN130300
气候类别IEC 60038
25/85/56

157 PUM-SI系列电容器现可提供样品,并已实现量产,供货周期为十周到十四周。
