宽温度范围内全程吸收高电涌能量的二极管阵列（ST）
发布时间：2010-7-14 09:16
发布者：嵌入式公社
|
意法半导体（ST）推出创新的电涌保护芯片，通过将额定电涌能量吸收能力扩展到最大工作温度，新产品有助于降低电子设备电涌保护器件的尺寸和成本。而市场现有竞争产品的保护性在工作温度超过25°C时会大幅降低。 大多数电子设备必须使用电涌保护器件，以防止电源波动或静电放电烧毁敏感电路。Transil二极管阵列主要用于将电涌能量从电路转移到地线。从手持产品到大功耗设备，每年有数百万的各种新产品使用Transil二极管阵列。Transil通常在25°C额定温度以下时才能提供正常的吸能功能，当达到最大工作温度时，吸收电涌能量的能力将会丧失。因此设计人员通常选用尺寸更大的保护芯片来确保在工作温度范围内有效的防护电涌。

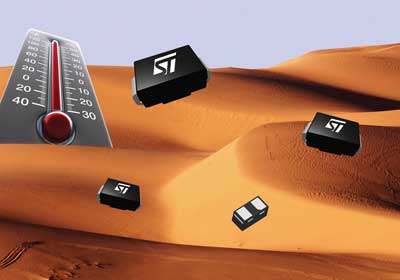

意法半导体全新SMxJ和SMxT系列Transil是市场上首款解决这个问题的保护产品，当达到最大结温时，仍可提供优异的电涌保护功能，这让工程师有机会选用尺寸更小、成本更低廉且电涌保护功能符合要求的保护器件。新产品有六个不同的系列，额定电涌保护从100W到1500W （10/1000-微秒脉冲），应用范围非常广泛。 SMxJ和SMxT系列的另一大优点是泄漏电流较前一代产品降低80%，有助于降低系统功耗，提高能效。意法半导体还提供新产品的动态电阻参数，设计人员可精确计算钳位电压，以提高电涌保护功能，最大限度降低设备故障机率。 SM系列的主要特性： • 在最大结温时保持优异的电涌防护功能 • ESD保护标准符合IEC 61000-4-2 和 MIL-STD-883G标准 • 8/20µs电涌保护能力符合IEC 61000-4-5的电应力保护标准 • 在85°C时的泄漏电流额定值符合电信产业要求 • 工作温度范围：-40°C至150°C，适用于消费电子、电信和工业应用 • 在售产品：
SM系列Transil目前已投入生产。 |
