抢答器电路图的改进

发布时间:2010-7-14 09:00    发布者:zealot
关键词: 电路图 , 抢答器

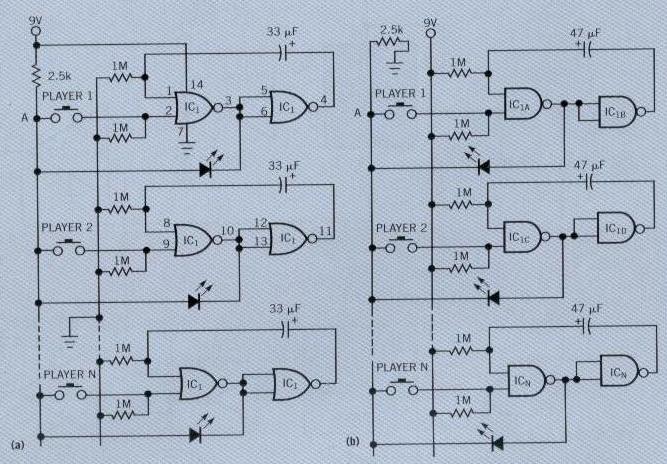

图1所示的电路较之以前"设计实例"栏目中刊登的电路(参考文献)有了一些改进。自动复位的抢答器(first-event detector)(图1a)由N组单稳态多谐振荡器组成,这种单稳态多谐振荡器使用了外接发光二极管LED)的400l型逻辑IC。当任何一位选手(从1~N个)按下按钮后,相应的多谐振荡器就接通电源,相关的LED点亮。A点电压变为将近2V的电平(LED的正向电压)。一有人按下按钮瞬间之后,其他选手按下按钮都不会起作用,因为所有单稳态振荡器都需要超过4V的电压才能转换状态。经过0.5RC时间间隔(R=1MΩ,C=33μF时为15秒左右)后,单稳态振荡器又恢复到以前的状态,该电路又为下一轮抢答作好准备。图1b示出了另一种使用4011逻辑IC的自动复位抢答器电路。这一电路是图1a所示电路的翻版,工作原理相同。
