可使TPS61150/1支持18V高输入电源电压的应用方案
发布时间：2010-7-14 08:19
发布者：zealot
关键词：
电源电压
|

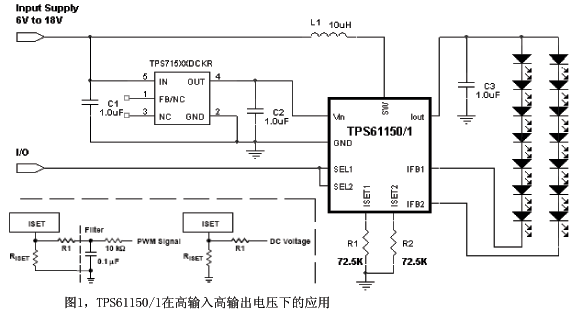

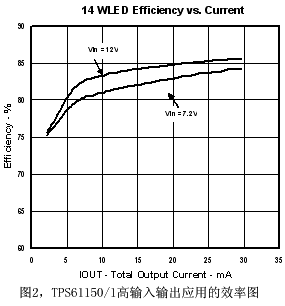

TPS61150/1是一款具备双稳压电流输出的白光LED驱动器，能够驱动翻盖手机中用于主显示屏与副显示屏 LCD 背光照明的白光LED。同时，该器件的双通道输出也可驱动显示屏与键区的背光照明，其在单个较大显示屏上可驱动多达 14个白光LED。 需要大显示屏的手持设备，其电源可能有三节锂电池组成，输入电压会超过9V，甚至高达18V。由于TPS61150/1的输入电压范围是2.5V到6V，因此在设计这样的应用电路时需要有所变化。图1给出了具体的实现电路。通过一个LDO（采用TI的TPS715系列的高性能LDO）把输入电压降到5V，作为TPS61150/1的输入。因为TPS61150/1的静态电流非常小（最大值2mA）。所以，相对于高输出电压24V，在LDO上的电源损耗非常小。图2显示了不同输入电压下，图1电路的实际效率转化。出于整体解决方案的成本考虑，可以用低成本的三极管和稳压管代替图1中的LDO，如图3所示。通过稳压管D1稳定晶体管Q1的基极电压，通过R1提供Q1的基极电流，从而使TPS61150/1输入端有6V以下的输入电压。R2起到限流的作用。    TPS61150/1能够支持PWM调光和模拟调光两种调光方式。TPS61150/1采用有源电流镜像电路控制输出电流。当驱动器处于关闭状态时，输出电容只能通过芯片和白光LED的漏电流进行放电。所以TPS61150/1大大减小了输出电容在PWM调光时的纹波，从而避免由于陶瓷电容压电特性导致的噪音的发生。如果采用模拟调光，用一个直流电压或者PWM信号改变ISET接口的输出电流。输出的电流计算公式如下式所示：  DC信号； PWM 信号；其中，KISET为有源电流镜像电路比值，典型值为900；VDC用于模拟调光的直流电压；VPWM用于模拟调光的PWM信号的峰峰值；RISET、R1为输出电流设置电阻，一般在千欧姆级。 |
