软开关设计：典型电路及软件代码
发布时间：2015-6-23 09:48
发布者：designapp
关键词：
开关设计
|

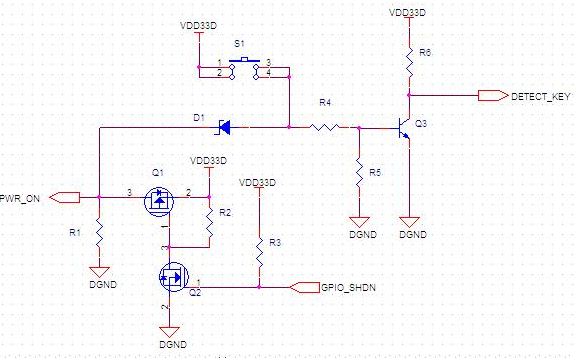

何为软开关？软开关是相对于硬开关而言。硬开关顾名思义，电源的开断完全取决于硬件，是物理层上的开合；而软开关，则是必须借助于软件，准确地说是借助软件来进行关闭。两者各有优劣。前者因为是物理层的操作，可以讲电源和系统部分完全阻隔，所以关闭时漏电流非常小，但缺陷是关闭时无法给予软件任何通知信息；而后者的关闭只是电平的操作，关闭后无法将电源部分与系统部分隔离，因此相对而言，漏电流会比较大，但优点在于，关闭是由软件进行控制，所以能在关闭前做好相应的准备工作。正是因为此特性，故电子设备来说采用硬开关的设计非常少，更多的是软开关。举个简单的例子，我们常用的家用电脑就是软开关设计。试想加入电脑采用的是硬开关的设计，会是什么结果？结果估计就如同我们在正常使用电脑时，突然将插头给拔掉一样。这样，对于电脑的设备，特别是硬盘而言，所造成的损害是不可估量的。 软开关设计 硬件篇 对于软开关而言，在我们按下那一瞬间，因为还没有给CPU上电，不存在任何程序执行的可能，所以注定“打开”这一个操作只能用硬件完成。当系统跑起来以后，此时软件已经开始运作，我们就能通过对GPIO进行操作来关闭设备。综上所述，如果要实现软开关，我们必须具备两个GPIO口。一个为DETECT_KEY，作为输入，用来检测按键是否按下；另一个为GPIO_SHDW，作为输出，用来控制电源的闭合。 现在，我们来看一个典型的软开关电路（图一，以下讲解都以电路图的标号为指代）：  该电路很简单，对外的节点有四处，分别如下： PWR_ON：用来控制系统的电源。当其为high时，系统正常供电。 VDD33D：直接接3.3V电压 GPIO_SHDW：当其为low时关闭系统电源 DETECT_KEY：检测按键S1的状态。 我们现在根据开机到关机的过程来一步一步来分析该电路： 1.未开机，S1未按下。 此时GPIO_SHDN为low，直接控制了Q1和Q2的控制脚(PIN1)，令VDD33D的电压无法输出到POW_ON端。而D1因为S1未按下，该二极管也处于阻隔状态，S1端的VDD33D也无法输送到POW_ON端。故整个系统还处于关闭状态。 2.S1按下，开机。 S1按下，二极管D1导通，S1端的VDD33D电压输送到PWR_ON端，系统开始启动。系统启动时，将GPIO_SHDN置high。此时PWR_ON已经输入了R2,R3端的VDD33D电压，D1两边电压基本上处于平衡状态，D1相当于断开，S1端的电压无法加载到PWR_ON。 3.S1放开，系统正常运行。 S1放开，D1不可能再导通，而此时电压已经主要是从R2，R3端的VDD3D输入，令PWR_ON一直保持high状态，故系统一直处于正常运行状态。 4.S1按下，系统正常运行。 因为S1按下，导致Q3导通，拉低R6端下方的电压，此时DETECT_KEY这个GPIO口检测到电平为low，软件开始进入计时状态。 5.S1放开。 因为S1已经放开，Q3不再导通，R6下端电压恢复，DETECT_KEY检测到电平为high。此时软件和阈值做比较，如果超过预定的阈值，则关闭系统；否则，将本次操作忽略。在这里之所以和阈值进行比较，是出自于防抖的需要。因为在实际使用中，可能R6端会有微小的极为短暂的电压降，如果软件不设置阈值，检测到该电压降就会关闭，这对于产品而言是不允许的。 软开关设计 软件篇 相对于硬件来说，软开关的软件代码更为简单，只需要检测DETECT_KEY即可。该功能的实现主要是通过GPIO，而wince并没有对GPIO做上层定义，并且每款CPU的GPIO的操作方式又各自不同，所以本文无法给出一个完整可用的代码，只能用伪代码作为示例讲解。虽然是伪代码，但对于了解其流程还是有一定的意义。 void Power_On() { ... //设置GPIO_SHDN为high SetGPIO_HIGH(GPIO_SHDN); ... } DWORD PWR_IntrThread(PVOID pParam) { .... //使能中断 EnableInterrupt(); //初始化中断 InterruptInitialize(btnSysIntr, hNotifyEvent, 0, 0) while(TRUE) { //等待中断事件 dwRet = WaitForSingleObject(hNotifyEvent, INFINITE); if(dwRet == WAIT_OBJECT_0) { //中断处理完毕，让中断再次进入处理 InterruptDone(btnSysIntr); //再次等待中断处理事件 dwRet = WaitForSingleObject(hNotifyEvent, 1000); if(dwRet == WAIT_TIMEOUT) { //当其位WAIT_TIMEOUT时，意味着为长按，进入poweroff函数 EnterPowerOff(); } } } .... } void EnterPowerOff() { ... while(TRUE) { if(IsGPIOHigh(GPIO_DETECT_KEY) != FALSE) { //S1已经松开，跳出循环 break; } } //关闭系统电源 SetGPIO_LOW(GPIO_SHDN); ... } 这里唯一需要注意的是EnterPowerOff函数，在这里必须要检测S1是否已经松开。如果还没有松开S1就将GPIO_SHDN置为LOW，因为S1端还有VDD33D电压输入到PWR_ON端，所以系统还是无法关闭。 |
