简化设计的有源PFC控制器（飞兆）
发布时间：2010-7-12 18:21
发布者：嵌入式公社
关键词：
PFC
|

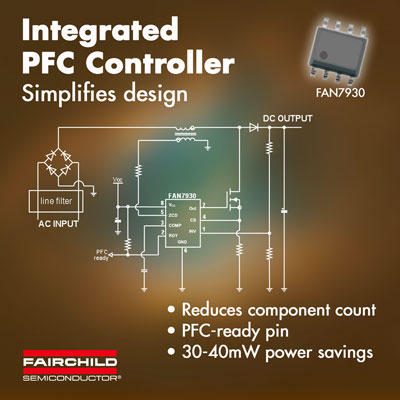

为了满足能源之星(ENERGY STAR)法规要求并降低材料清单(BOM)成本，设计人员力求在总体产品设计中以更少的组件数目实现稳定的性能。这种对高能效设备的需求，使得设计人员越来越多地使用功率因数校正(PFC)技术。 飞兆半导体公司 (Fairchild Semiconductor)推出有源PFC控制器产品FAN7930以满足需求，用于临界导通模式 (critical conduction mode, CRM) 的升压PFC应用。该器件适用于LCD和PDP TV应用，以及200W以下需强制使用PFC的应用，包括功率超过25W的C类照明设备，以及超过75W的D类PC、电视和监视器等。 FAN7930使用电压模式PWM，通过比较内部斜坡信号的电压和误差放大器的输出电压，获得MOSFET关断信号。由于电压模式CRM PFC控制器不需要经整流的AC线路电压信息，可以省去电流模式CRM PFC控制器所需的输入电压感测网络，从而节省功率。 FAN7930采用8脚SOP封装，带有一个PFC就绪(PFC-ready)引脚，用于触发下一个功率级。以LLC转换级应用为示例，当PFC输出电压达到滞后效应的合适电平时，即发生触发操作。同样在下一个功率级中，PFC就绪引脚可以省去一个用于PFC欠压闭锁(UVLO)的外部电路，同时降低功耗。 FAN7930还具有最大开关频率限制功能，能够在高噪声和大电流等异常状况下稳定运作。在AC快速开关测试期间或短时间电力故障的情况下，AC缺失检测功能可以提高系统的可靠性。 此外，新器件提供了软启动和无过冲(overshoot-less)功能，能够降低启动时的电压和电流应力，并可去除由多余的过压保护(OVP)触发所产生的可闻噪声。
飞兆半导体是开发功率分立、功率模拟和光电子器件的业界领先厂商，该公司利用先进工艺将功能性集成进FAN7930中，以便简化设计，减少元件数目和缩减BOM清单，并提供设计所需的性能水平。 价格: 订购1,000个，单价为1美元。供货: 现提供样品。交货期 ：收到订单后36周内 产品的 PDF 格式数据表可从此网址获取：http://www.fairchildsemi.com/ds/FA/FAN7930.pdf |
