继电器触点回跳消除电路
发布时间：2010-7-12 14:21
发布者：zealot

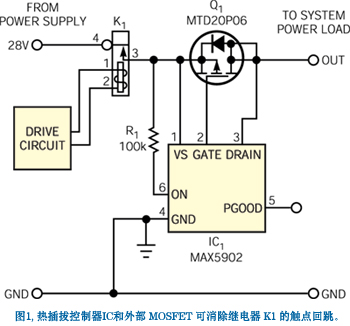

半导体技术的进展已使集成电路（IC）能够取代很多机械式继电器，但在任意极性的高电压大电流电路中，继电器仍然占据主导地位。然而，这类继电器的触点回跳会给下游电路带来麻烦。解决触点回跳的一种办法是把继电器与一个热插拔控制器结合起来。这种控制器在不关闭系统电源的情况下作为切换系统元件的手段，现在越来越流行。在图 1 中，一个继电器触点取代机械连接器的引脚。驱动电路使继电器闭合，而继电器的闭合则将热插拔电路的输入端连接到电源（本例中为 28V）。在输入电源达到有效电平之后热插拔控制器 IC1 使 p 沟道MOSFET 即Q1 可保持关断状态最少达 150 ms。这段延迟时间足以使继电器中的触点回跳消失。在 150ms 延迟之后，IC1 驱动 MOSFET 栅极，使输出电压以 9V/ms 的速率摆动。这种受控的斜坡速率使起动电流减至最小，从而降低了对热插拔控制器下游的电源、继电器和电容器的应力。  继电器触点回跳实例表明起动浪涌电流峰值约为 30A时出现3次触点回跳（图 2）。顶部曲线是单位为 10V/格的输出电压，下面曲线是单位为 5A/格的输入电流，而输出负载阻抗是与 100 μF 并联的 54Ω。在这些条件下使用图 1所示电路能得到更好的结果（图 3）。输出电压的延迟上升显而易见，没有触点回跳引起的间断。输入电流的变化大为减小，在稳定于稳态值 500 mA之前，其峰值不到 1.5A。   |
