凌力尔特推出高集成度 2.5A 备份电源管理器，简化锂离子电池备份系统
发布时间：2015-6-5 10:16
发布者：eechina
|

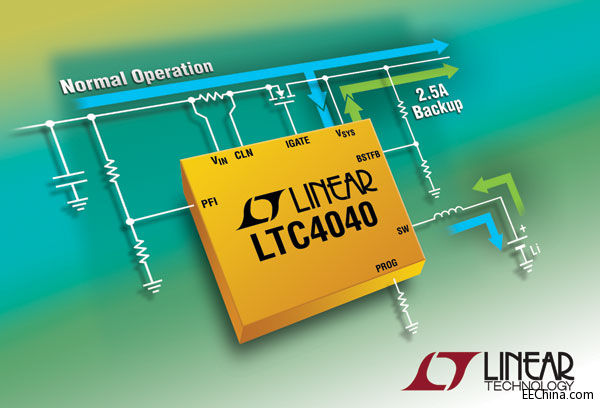

凌力尔特公司 (Linear Technology Corporation) 推出面向 3.5V 至 5V 电源轨的完整锂离子电池备份电源管理系统 LTC4040，这类电源轨在主电源出现故障时必须保持有效。电池提供的能量比超级电容器多得多，因此对于需要备份以延长工作时间的应用而言，电池更有优势。LTC4040 用一个内置双向同步转换器提供高效率电池充电以及大电流、高效率备份电源。当外部电源可用时，该器件作为降压型电池充电器工作，用于单节锂离子或LiFePO4 电池，同时优先为系统负载供电。当输入电源降至低于可调电源故障输入 (PFI) 门限时，LTC4040 就作为升压型稳压器工作，能够从备份电池向系统输出提供高达 2.5A 电流。在发生电源故障时，该器件的电源通路 (PowerPath™) 控制在输入电源和备份电源之间提供反向隔离和无缝切换。LTC4040 的典型应用包括舰队和资产跟踪、汽车 GPS 数据记录仪、车载多媒体系统、收费系统、安防系统、通信系统、工业备份和 USB 供电设备。 LTC4040 还包括可选过压保护 (OVP)，以针对高于 60V 的输入电压，用一个外部FET 保护该 IC。其可调输入电流限制功能允许用电流受限电源工作，同时优先提供系统负载电流而不是电池充电电流。一个外部断接开关在备份时隔离主输入电源和系统。LTC4040 的 2.5A 电池充电器提供 8 个针对锂离子和 LiFePO4 电池而优化的可选充电电压。该器件还包括输入电流监视、输入功耗指示器和系统功耗指示器。 LTC4040 采用扁平 (0.75mm) 24 引脚 4mm x 5mm QFN 封装，具底面金属焊盘以实现卓越的热性能。该器件的 E 级和 I 级版本均在 –40°C 至 125C 温度范围内工作。LTC4040 有现货供应，E 级版本的千片批购价为每片 2.90 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC4040。 照片说明：2.5A 备份电源管理器
性能概要：LTC4040 • 升压型备份电源和降压型电池充电器 • 6.5A 开关用 3.2V 电池实现 2.5A 升压型备份 • 输入电流限制优先提供给负载而不是充电电流 • 输入断接开关在备份时隔离输入 • 自动无缝切换至备份模式 • 输入功耗指示器 • 系统功耗指示器 • 引脚可选电池：锂离子 (3.95V / 4.0V / 4.05V / 4.1V) 或 LiFePO4 (3.45V / 3.5V / 3.55V / 3.6V) • 可选 OVP 电路保护器件至 >60V • 扁平 (0.75mm) 24 引线 4mm x 5mm QFN 封装 |
