超声波与视频采集子板设计概述
本文节选自特权同学的图书《FPGA设计实战演练(逻辑篇)》
配套例程下载链接:http://pan.baidu.com/s/1pJ5bCtt
SF-SENSOR子板主要外设芯片及其功能描述如表3.10。(特权同学,版权所有)
表3.10 SF-SENSOR子板主要外设与功能描述

外设芯片

主要功能
32PIN的OUPLLN插座P1
用于SF-SENSOR子板上的各个外设与SF-CY3核心板相连。
16PIN的插座P2
用于连接视频采集模块。
4PIN的插座P4
用于连接超声波模块。
2PIN的插座P3
焊接RTC电池座,安装纽扣电池后,用于给RTC芯片供电。
芯片PCF8563T(U2)
NXP的实时时钟(RTC)芯片。
芯片GT21L16S2W(U1)
集通公司的中文字库芯片。

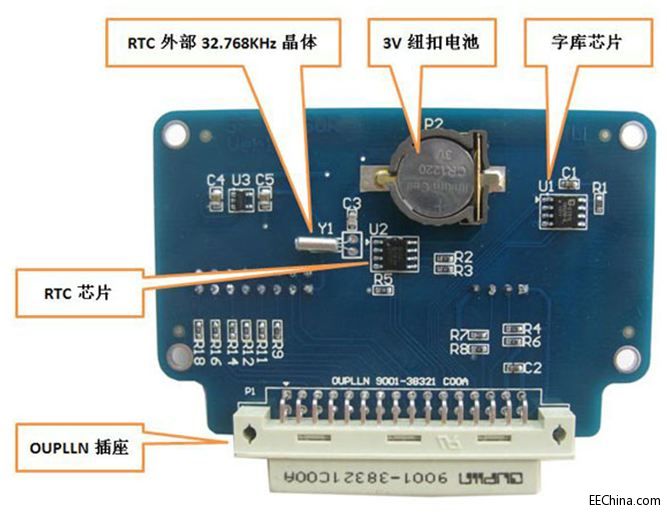

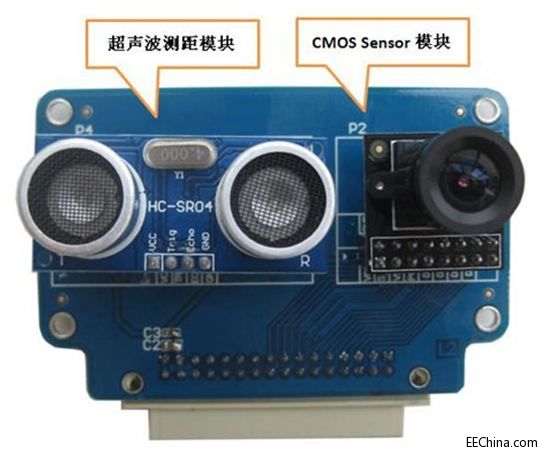

         SF-SENSOR子板主要外设芯片的实物位置如图3.72和图3.73所示。(特权同学,版权所有)
图3.72SF-SENSOR子板实物照片1
图3.73SF-SENSOR子板实物照片2

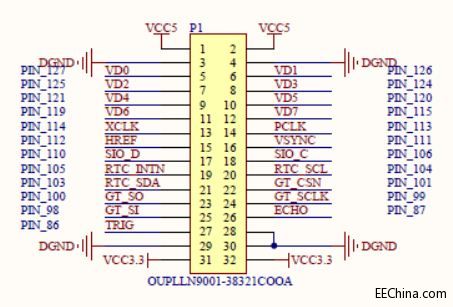

         SF-SENSOR子板的P1插座定义如图3.78所示,。(特权同学,版权所有)
图3.78SF-SENSOR子板与FPGA的连接插座电路
SF-SENSOR与FPGA引脚定义如表3.15所示。(特权同学,版权所有)
表3.15SF-SENSOR与FPGA引脚定义

分类

名称
引脚号
功能描述
视频接口
SIO_C
106
用于配置CMOS Sensor芯片内部寄存器的I2C接口时钟信号。
SIO_D
110
用于配置CMOS Sensor芯片内部寄存器的I2C接口数据信号。
VSYNC
111
伴随视频数据输出的场同步信号。
HREF
112
伴随视频数据输出的行同步信号。
PCLK
113
用于视频数据总线同步的时钟信号。
XCLK
114
外部(FPGA)输给CMOS Sensor芯片工作的时钟信号。
VD7
115
CMOS Sensor输出的视频数据总线。
VD6
119
CMOS Sensor输出的视频数据总线。
VD5
120
CMOS Sensor输出的视频数据总线。
VD4
121
CMOS Sensor输出的视频数据总线。
VD3
124
CMOS Sensor输出的视频数据总线。
VD2
125
CMOS Sensor输出的视频数据总线。
VD1
126
CMOS Sensor输出的视频数据总线。
VD0
127
CMOS Sensor输出的视频数据总线。
超声波接口
TRIG
86
超声波模块的触发输入信号。
ECHO
87
超声波模块的响应输出信号。
RTC接口
RTC_SDA
103
用于读写寄存器的I2C总线数据信号。
RTC_SCL
104
用于读写寄存器的I2C总线时钟信号。
RTC_INTN
105
RTC芯片中断产生引脚。
字库芯片接口
GT_CSN
101
SPI总线的片选信号,低电平有效。
GT_SCLK
99
SPI总线的时钟信号。
GT_SO
100
SPI总线的MISO信号,即主机(FPGA)输出从机(U1芯片)输入信号。
GT_SI
98
SPI总线的MOSI信号,即主机(FPGA)输入从机(U1芯片)输出信号。
SF-SENSOR子板与SF-CY3核心模块互联的是P1插座,该插座连接到SF-CY3的P2插座上,其实物连接如图3.79所示。(特权同学,版权所有)
图3.79SF-SENSOR子板与SF-CY3核心板的实物连接
