如果可以从48V直降至1V，你还需要中间电源总线吗？
发布时间：2015-5-27 17:15
发布者：eechina
|
今日，Intersil公司推出了一款同步降压控制器ISL8117。它的特点是降压幅度特别大，可以从48V直接将至1V，从而简化电源设计，降低系统成本。 工业系统通常都需要一个中间电源总线，可能是24V或12V，通过它再把AC/DC电源或备用电池的电压进一步将至负载点所需要的低电压，比如1V。当你的系统中有很多的负载点（如FPGA、处理器、ASIC等），而且它们需要不同的输入电压时，中间电源总线是必需的，在这种情况下你可以使用多个降压稳压器来实现最后的电源转换。在功率要求较大的情况下，你也可以选择电源模块。

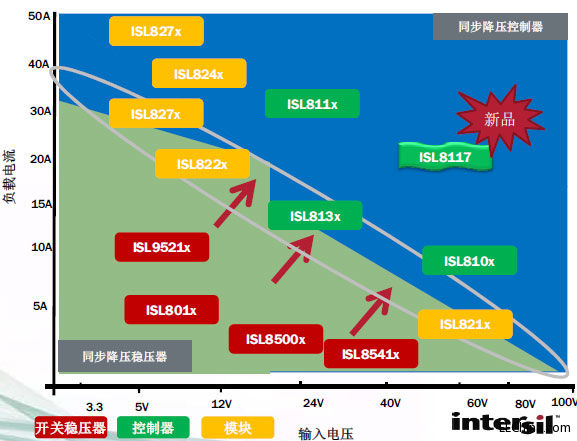

图1：Intersil的电源产品涵盖了开关稳压器、电源模块和同步降压控制器。 开关电源控制器则一般不直接为负载点供电。电源控制器+外置FET可接受很高的输入电压，并提供很高的输出电流，可作为中间功率转换级来使用。 但Intersil刚刚推出的ISL8117是个例外，它可以直接为负载点供电，因为它可以接受很高的输入电压并提供很低的输出电压。如果你的系统不需要多个负载点电压轨，你可以考虑使用ISL8117，去掉中间电源总线，这样你的设计就简单多了。 Intersil公司工业电源市场与应用总监Lokesh Duraiappah博士介绍说，ISL8117具有极低占空比（最小导通时间20ns），支持从48V步降至1V，可调工作频率最高可达2MHz，这有助于优化电源成本、尺寸及效率。它无需外部补偿，引脚结构便于布局，尺寸小，外围元件数量比竞争器件少40%。ISL8117的效率最高达98%，输出电压精度可达1.5%。 为达到这样的高性能，ISL8117采用了独特的谷值电流模式和自适应斜坡补偿技术。谷值电流模式允许ISL8117在PWM关断期间进行电感电流采样，导通时间可以非常短，这样有利于高输入电压至低输出电压的转换。自适应斜坡调整提供在宽输入电压和占空比范围内的稳定性，且无次谐波振荡。这种简单的补偿形式允许集成，因此外围元件更少。
图2：ISL8117的规格、特点和应用 ISL8117现在提供两个版本的参考设计，低功率版的SL8117EVAL1Z/ISL8117DEMO1Z输入电压4.5V~60V，输出3.3V/6A，目标应用包括工厂自动化、机器人和安防等。高功率版的ISL8117EVAL2Z/ISL8117DEMO2Z输入电压为18V~60V，输出12V /20A，目标应用包括电信和弹珠机等。ISL8117控制器芯片价格为：16引脚QFN封装1.80 美元，16引脚HTSSOP封装1.95 美元。 |
