Vishay发布新款超薄、大电流功率电感器，可降低系统成本，并节约空间

发布时间：2015-5-27 15:24 发布者：eechina

小尺寸器件采用小型0806和1008外形尺寸，高度低至1.0mm

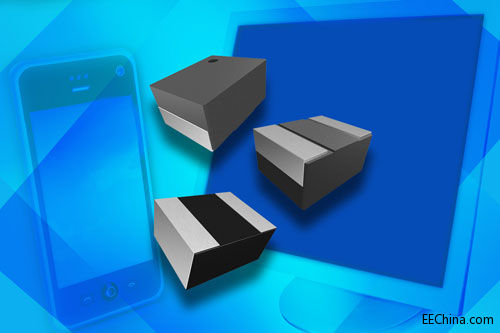

Vishay推出新系列超薄、大电流的功率电感器---IHHP，该电感器采用铁粉芯，饱和电流高达5.8A。Vishay Dale 该系列器件采用小型2.0mm x 1.6mm 0806和2.5mm x 2.0mm 1008外形尺寸，高度分别为1.0mm和1.2mm，在计算机、消费产品和通信应用里能够降低成本，节省电路板空间。

今天发布的这些器件具有大电流和小尺寸的特点，适用于笔记本电脑、手机、硬盘驱动器、固态硬盘、数码摄像机和数码相机里的DC/DC转换器和电源模块。功率电感器使用磁合金，噪声低，采用磁屏蔽以防止来自周围元器件的干扰。

IHHP-0806AZ-01、IHHP-0806AB-01、IHHP-1008AZ-01和IHHP-1008AB-01的最大DCR低至15mΩ，感值从0.22μH到10μH，可实现高效率。器件的热额定电流达5.3A，工作温度范围为-55℃～+125℃。电感器采用符合RoHS，完全无铅的屏蔽结构进行封装。

器件规格表：

产品编号	IHHP-0806AB-01	IHHP-0806AZ-01	IHHP-1008AB-01	IHHP-1008AZ-01
外形尺寸	806	806	1008	1008
高度 (mm)	1.2	1	1.2	1
感值范围(µH)	0.22～2.2	0.22～2.2	0.47～10	0.24～4.7
典型DCR (mΩ)	13～133	15～132	20～390	12.5～240
最大DCR (mΩ)	16～155	19～158	24～468	15～288
热额定电流 (A)	1.8～5.3	2.0～5.2	1.1～4.5	1.4～5.0
饱和电流 (A)	1.9～5.8	2.1～5.2	1.2～4.8	1.4～4.9

新电感器现可提供样品，并已实现量产，大宗订货的供货周期为十周。
