USB和UART串口子板设计概述
本文节选自特权同学的图书《FPGA设计实战演练(逻辑篇)》
配套例程下载链接:http://pan.baidu.com/s/1pJ5bCtt
         SF-USB子板主要有两颗和USB相关的芯片,CH376S是集成了USBPHY/USB Device/USB Host的不折不扣的USB芯片,它通过一条并行总线连接到FPGA,FPGA可以利用这条总线来进行USB数据通信,CH376S不仅可以作为USB Device和PC通信,而且也可以作为Host连接U盘或者SD卡等设备。而FT232R则是一颗USB转UART芯片,确切的说,应该是一颗能够借USB线缆传输UART协议的芯片。SF-USB子板的功能框图如图3.63所示。(特权同学,版权所有)
图3.63 SF-USB子板的功能框图

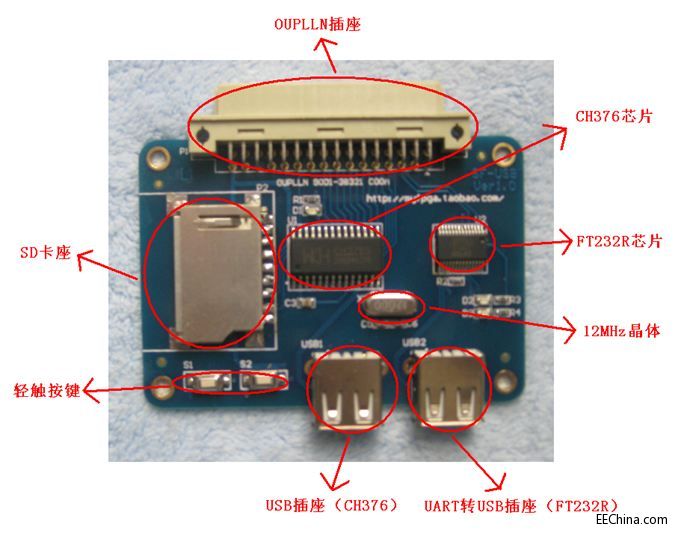

         SF-USB子板的实物照片如图3.64所示。(特权同学,版权所有)

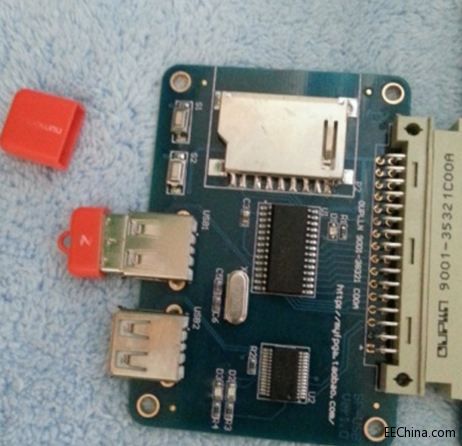

图3.64 SF-USB子板实物照片

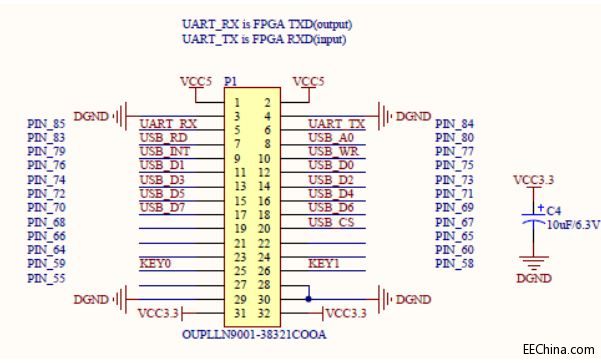

         最后,我们可以看看32PIN连接器上的信号定义,如图3.70所示。(特权同学,版权所有)
图3.70 SF-USB子板与FPGA的连接插座电路
SF-USB与FPGA引脚定义如表3.9所示。(特权同学,版权所有)
表3.9 SF-USB与FPGA引脚定义

分类

名称
引脚号
功能描述
UART通信
UART_RX
85
FT232的UART接收信号。
UART_TX
84
FT232的UART发送信号。
USB通信
USB_INT
79
CH376S芯片的中断请求信号。
USB_A0
80
CH376S芯片的数据/指令选择信号。
USB_CS
67
CH376S芯片的片选信号。
USB_RD
83
CH376S芯片的读选通信号。
USB_WR
77
CH376S芯片的写选通信号。
USB_D0
75
CH376S芯片的数据信号。
USB_D1
76
CH376S芯片的数据信号。
USB_D2
73
CH376S芯片的数据信号。
USB_D3
74
CH376S芯片的数据信号。
USB_D4
71
CH376S芯片的数据信号。
USB_D5
72
CH376S芯片的数据信号。
USB_D6
69
CH376S芯片的数据信号。
USB_D7
70
CH376S芯片的数据信号。
         SF-USB子板的OUPLLN插座P1连接SF-CY3核心板的插座P3,其实物连接如图3.71所示。(特权同学,版权所有)
图3.71 SF-USB子板与SF-CY3核心板的实物连接
