FPGA实战演练逻辑篇23：基本外设子板设计概述
发布时间：2015-5-11 10:27
发布者：rousong1989
|

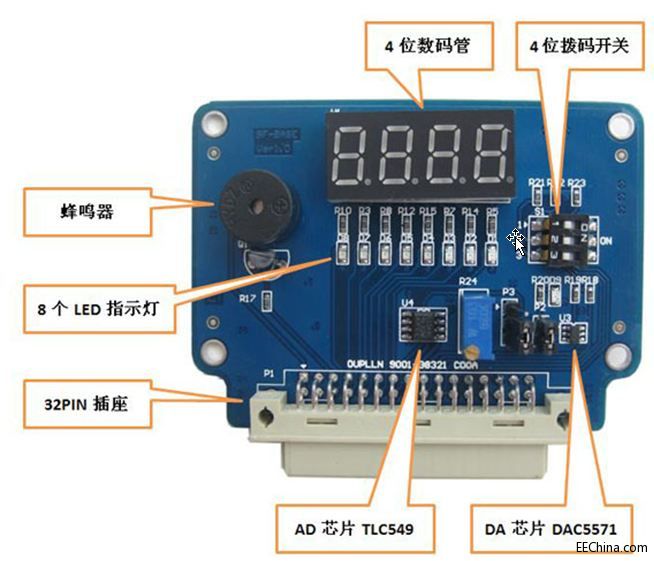

基本外设子板设计概述 本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》 配套例程下载链接：http://pan.baidu.com/s/1pJ5bCtt SF-BASE基本外设子板的各个主要外设芯片的实物位置如图3.44所示。（特权同学，版权所有）
图3.44 SF-BASE子板实物照片 SF-BASE板载32PIN插座P1，对应与SF-CY3核心板的32PIN插座P2相连。连接后，SF-CY3核心板和SF-BASE子板呈直角，如图3.45所示。（特权同学，版权所有）

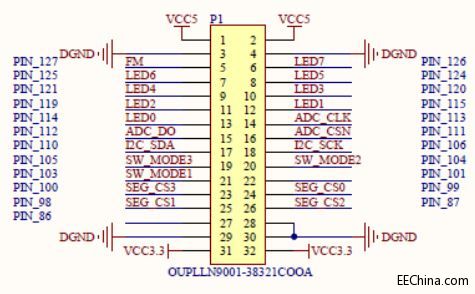

图3.45 SF-CY3核心板与SF-BASE子板连接 主要插座引脚的定义如图3.46所示。插座左右两侧列出的引脚号都是对应SF-CY3的P2插座到FPGA的IO引脚号。（特权同学，版权所有）
图3.46 SF-BASE子板与FPGA的连接插座电路 SF-BASE子板信号连接FPGA引脚的定义如表3.2所示。（特权同学，版权所有） 表3.2 SF-BASE与FPGA引脚定义
|
