世界上最大的交流电网模拟器
发布时间：2015-5-5 15:06
发布者：eechina
|
美国国家可再生能源实验室从AMETEK购买第二套高功率交直流电源 AMETEK程控电源部宣布，美国能源部下属的国家可再生能源实验室(NREL)向其购买了第二套可功率再生的高功率交直流电源系统。

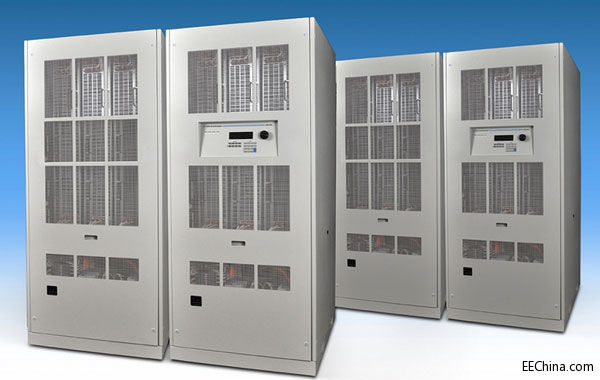

新采购的这套加州仪器RS系列交直流电源系统与2013年购买的同系列电源并联使用后,将可以提供高达2MVA的输出功率。这将不仅是AMETEK最大的程控电源系统，也成为了已知的世界上最大功率的宽频、模块化的交流电网模拟器系统。 美国国家可再生能源实验室计划使用大功率电源系统进行电网系统的模拟和测试。值得一提的是，这套系统将用于美国国家可再生能源实验室的能源系统集成设备(ESIF)，这也是美国第一个可以对兆瓦级的新能源系统部件和策略进行综合测试的系统设备，以确保清洁能源技术能够安全地接入电网。 加州仪器大功率交直流电源RS系列产品提供精准可控的交流和直流输出，可用于各种各样的研究及自动化测试。RS系列输出功率密度高，安装简单,并且不需要复杂的冷却系统支持。 新旧两套系统分别由四套能产生270kVA的电源组成，八套可控的机柜可被配置为一套能提供2 MVA输出的系统,或者两个1 MVA系统,或者四个540 kVA系统,或者两个810 kVA系统和两个270 kVA系统,或者八个单独的270kVA系统。这种配置的灵活性可以帮助NREL更好地研究不同的可再生能源技术彼此交互的特性。 此外该系统定制EXTD选件，因此NREL工程师可通过外部的模拟量信号来越过RS内置的控制器而直接实时控制RS系列电源，这样可消除控制器处理过程造成的延迟，使其能够用于NREL的硬件再换(Hardware-in-the-loop)仿真器。 硬件在环技术并不是一个新概念,但添加兆瓦级功率的电源后，研究的水平将提升至更高的层次。在提供功率带载的硬件在环实验中,一部分的电力系统通过软件建模研究,而另一部分则可使用实际的硬件。硬件组件通过接口与软件进行交互,其中RS系列电源作为功率放大器将数字或建模的模拟量转化为真实的电力波形。通过这种方式，功率放大器输出与软件仿真相同的电力波形给硬件组件,这些组件视同连接到一个实际的电力系统,而不只是一个模型系统。NREL将使用AMETEK电网模拟器作为兆瓦级别的功率放大器以完成功率硬件在环(PHIL)实验。 RS系列的其他重要特性包括: • 功率再生。RS系列可将一个逆变器多达85%的电力反馈回电网,这意味着在测试期间能源消耗至少可以减少85%。这种方法不需要传统的交流源和负载组合使用，简化了系统配置，同时减低85%的散热,不仅降低能源成本,而且大大降低了对散热的要求。 • 复杂的信号生成和测量。RS系列内含了一个复杂的基于数字信号处理的任意波形发生器和功率分析仪。对于需要建立完整的交流电源测试系统的应用来说，这种集成有效地减少了额外设备的需求。 |
