单段集成PFC和隔离型AC-DC离线式LED驱动器（安森美）

发布时间：2010-7-9 10:19 发布者：嵌入式公社

关键词： LED驱动

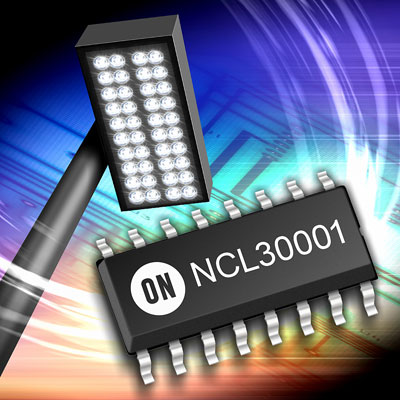

安森美半导体(ON Semiconductor)进一步扩充LED照明方案阵容，推出以单段集成功率因数校正(PFC)和隔离型降压交流-直流(AC-DC)电源转换的新离线式LED驱动器——NCL30001。这器件省下专用PFC升压段，减少元件数量，降低方案成本，配合提高LED电源系统总能效，用于LED街灯、低顶灯、外墙灯(wall pack)和建筑物照明等应用。

NCL30001采用连续导电模式(CCM)工作，可以配置为恒流驱动器或固定输出电压驱动器，非常适合功率要求在40 W到150 W的设计。这控制器采用SOIC-16封装，工作频率能在20 kHz到250 kHz之间调节，多功能闩锁引脚具备过温关闭电路，为电路设计人员提供高度的灵活性。

NCL30001控制器的其它规格特性还包括高压启动电路、电压前馈以改善环路响应、输入欠压检测、内部过载定时器、闩锁输入，以及减少输入线路谐波的高精度乘法器。安森美半导体还提供这器件的隔离型单段功率因数校正LED驱动器评估板，用于要求直接恒流输出的40 W到100 W功率范围的应用。电流可在0.7 A至1.5 A之间调节，配合更宽范围的大功率高亮度LED。
