FPGA入门：第一个工程实例之工程创建

         双击电脑桌面上的Quartus II 12.0sp1 Web Edition (32-Bit)图标，或者单击开始à程序àAltera 12.0sp1 Build232àQuartusII 12.0SP1 Web EditionàQuartus II 12.0sp1 Web Edition，打开Quartus II软件。Quartus II软件主界面如图5.18所示，第一次打开通常默认由菜单栏、工具栏、工程文件导航窗口、编译流程窗口、主编辑窗口以及各种输出打印窗口组成。

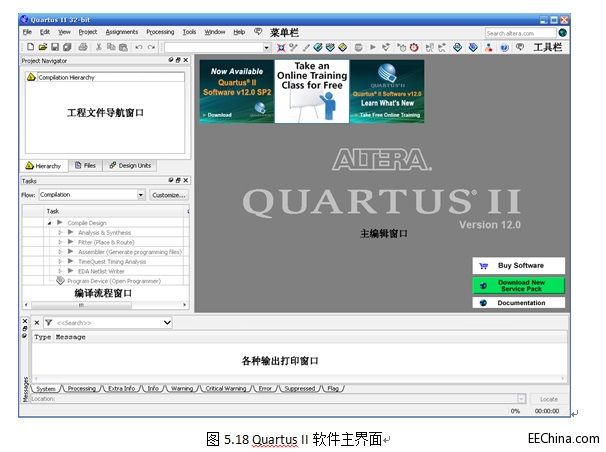

图5.18 Quartus II软件主界面

         下面我们要新建一个工程，在这之前建议大家在硬盘中专门建议一个文件夹用于存储我们的Quartus II工程，这个工程目录的路径名应该只有字母、数字和下划线，不要包含中文和其他符号。在菜单栏上点击FileàNew Project Wizard…，首先弹出了Introduction页面，点击Next进入Directory,Name,Top-LevelEntity页面，如图5.19所示。在该页面中，需要选择一个文件夹用于存储后续工程生成的所有相关文件，如这里将本实例的工程存储在了D盘的一个名叫ex0的文件夹下，“What is the name of this project?”下输入工程名，“What is the name of the top-level design entity for this project?”下输入工程顶层设计文件的名字。通常我们建议工程名和工程顶层文件保持一致，如这里统一命名ex0。

图5.19 Directory,Name,Top-Level Entity页面

         接着点击Next，Add Files通常需要选择添加设计文件（Verilog或VHDL文件）到工程中来，因为我们是完全新建的工程，没有任何预先可用的设计文件，所以不用选择。接着点击Next，进入Family & DeviceSetting页面如图5.20所示。该页面主要是选择元器件，我们在Family中选择MAX II系列，Available device中选择具体型号EPM240T100C5。接着再点击Next进入下一个页面。

图5.20 Family & Device Setting页面

         如图5.21所示，在EDA Tool Setting页面中，可以设置工程各个开发环节中需要用到的第三方（Altera公司以外）EDA工具，我们只需要设置Simulation工具为ModelSim-Altera，Format为Verilog HDL即可，其他工具不涉及，因此都默认为。

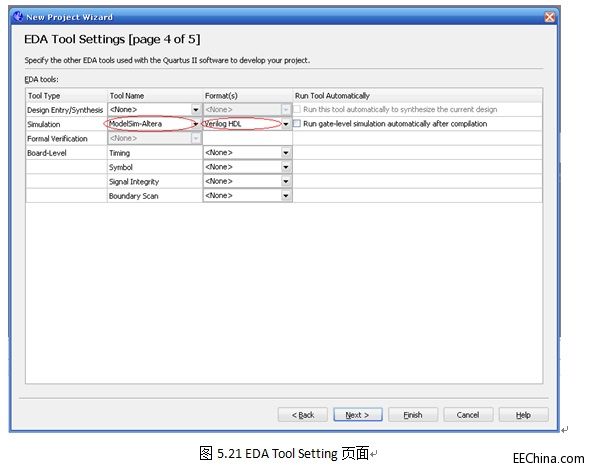

图5.21 EDA Tool Setting页面

         完成这个页面的配置后，我们可以点击Next继续进入下一页面查看并核对前面设置的结果，也可以直接点击Finish完成工程创建。

         工程创建完成后，如图5.22所示，在Project Navigator下出现了我们所选择的器件以及顶层文件名，但是实际上此时我们并未创建工程的顶层设计文件，只不过给他命名为了ex0。我们若双击试图打开ex0文件，系统马上会弹出“Can’t find design entity “ex0””的错误提示。

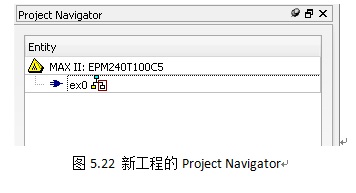

图5.22 新工程的Project Navigator
