浅谈热门的显示器接口及其保护
发布时间：2015-2-6 14:13
发布者：designapp
关键词：
显示器接口
|

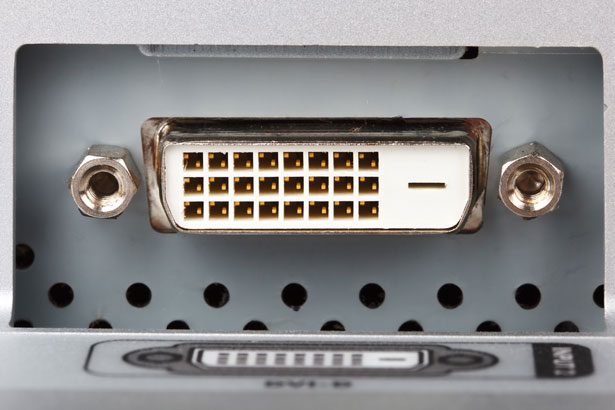

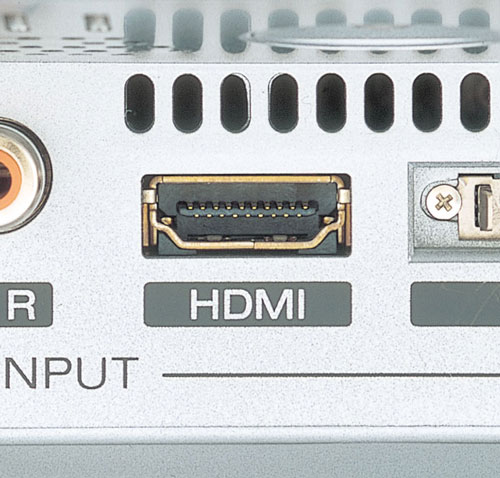

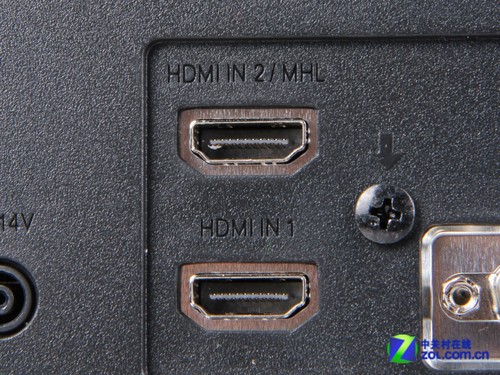

在显示技术发展得热火朝天的同时，显示器接口也在发生着翻天覆地的变化。十年间，显示器接口从第一代的VGA到现在最新的MHL，经过了几大步的变革。目前市面上主流的显示器接口种类繁多，其中的设计与功能也存在非常大的差异，体现了显示器行业步步发展的轨迹。不同接口间的搭配组合造就了显示器拥有不一样的特长和优势，差异化的功能给予消费者更多的选择。接口类型已经成为了消费者购买显示器的主要参考功能。而且众多接口中DisplayPort、HDMI以及MHL接口都是最近比较受消费者关注的产品。下面我们就简单介绍下几种接口。 最早的VGA接口（即D-Sub接口）共15针，分为3排，每排5针，接口为D字型，用于传送模拟信号。VGA有着成熟的制造工艺、较宽的使用范围，它是模拟信号传输中最常见到的一种端口，占据了所有显示器、电视和投影机等产品必配备的接口份额，因此它的受众面非常广泛，拥有绝大部分视频设备的支持。  DVI端口用于传送数字信号，它是真正意义上的数字信号接口，也是大家最常见的接口。DVI-I端口用于传送兼容信号，通过接口上活跃针脚定义的不同来传送模拟或数字信号，其中还分为单通道和双通道两种。常见的DVI接口都是18针的，如果显示器低于23英寸规格的话，使用18针DVI完全没有问题。可是当传输的画面信号高于1920×1080分辨率，或者是3D画面信号的时候，就必须使用24针的DVI数据线，这样才能够保证高带宽的传输速度。  HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时，该接口无需在信号传送前进行数模或者模数转换，可以保证最高质量的影音信号传送。目前的HDMI接口划分为1.1、1.2、1.2A、1.3、1.3A、1.4版本。在众多版本中，1.3版和最新推出的1.4版本是最受推崇的。  DisplayPort显示接口（简称DP）可以说是DVI的继任者，支持单通道、单向、四线路连接，数据传输率10.8Gbps，足以传送未经压缩的视频和相关音频。同时，它还支持1Mbps的双向辅助通道，供设备控制之用。此外，DP接口还支持8位和10位颜色。在数据传输上，接口使用的是“micro-packetised”格式。  MHL接口是由移动高清连接技术联盟（MHL Consortium）推出的直接连接移动手机或便携式电子消费产品（CE）和高清晰度电视（HDTV）的接口。它一端的外形与HDMI接口相同，另一端则与手机端接口完全一样。MHL接口不仅能够成为移动设备和显示器之间的数据连接，同时还能为移动设备充电。  最后就是大家熟悉的USB接口，市场上许多高端显示器都提供了USB2.0或者3.0的扩展功能，以方便使用者使用USB接口。某些超低功耗的显示器则采用USB信号和供电一体的方式直接从主机上取得电源和信号，这样就避免了繁杂的连线。 由于半导体制造工艺的精细化和复杂化，现在数字芯片通常需要外加ESD芯片保证可靠的静电防范性能，但是越来越高的的信号速率对ESD保护器件的输入电容也提出了要求。对于像DVI、HDMI1.4、DP、MHL和USB3.0接口，总体来说数字信号频率会到达2GHz的速度。这时候我们需要超低电容的ESD保护器件。 针对显示器接口的低电容和产品特点，TE Connectivity提供了一系列的产品供设计工程师选项使用。TE Connectivity实现了业界最小的电容（0.1pF）和最小封装（4路ESD，0802封装），以下是TE Connectivity的ESD产品列表。  另外，因为MHL和USB接口都有对外部设备提供供电的功能，所以需要过流保护。TE Connectivity的贴片PPTC产品可以用低成本的方式提供高可靠性的过流保护。 最后附上常用的接口和ESD保护器件的对应列表，仅供设计参考。  |
