噪声:模拟输入的诸多讨论

发布时间:2015-1-29 10:59    发布者:designapp
关键词: 噪声 , 模拟输入 , ADC

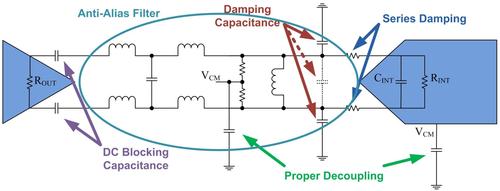

在考虑噪声因素以及与ADC模拟输入和共模电压节点有关的其他失真情况时,自带开关电容输入采样网络的ADC同样也可作为一个简单的指标。图1显示集成驱动放大器和抗混叠滤波器(AAF)的典型ADC模拟输入。


集成放大器和AAF的ADC模拟输入网络

抗混叠滤波器用来协助进行噪声和谐波抑制,使其无法混叠到转换器其他奈奎斯特区的目标频段内。 它有助于降低总系统噪声,并可过滤原本可能会从系统的其余部分耦合至模拟输入的任何噪声。 阻尼电容与串联阻尼电阻配合使用,有助于降低来自ADC开关电容输入采样网络的“回冲”瞬变电流
这些元器件可提供低阻抗路径,使这些电流在样本时钟边沿之间逐渐衰减。有两种不同的方法可以实现阻尼电容。它可以是单个差分电容,也可以分为两个单端电容。需要根据系统要求进行权衡取舍。若系统成本至关重要,那么单个电容显然成本更低。如有必要降低系统中的共模噪声,那么两个单端电容或许是最佳选择。
通常,模拟输入网络中容易为人所忽略的部分是共模电压节点。在图1示例中,交流耦合电路处显示驱动放大器与ADC的共模电压电平不同。这种情况很常见,因为放大器需要更高的电源电压才能保持适当的增益和线性度。这里,重要是记住该信号的路由应远离噪声线路,并提供适当去耦。噪声会一路到达此节点,并通过VCM输出或沿着VCM与模拟输入网络的连接进入ADC。 此外,需注意在ADC处进行去耦,且在模拟输入网络的连接处也要去耦。
有关模拟输入网络的最后一个建议,是要记住应保持模拟输入网络的布局对称。模拟输入网络的任何不对称都会导致ADC的偶数阶失真增大。这种失真是另一种形式的噪声,会降低ADC性能。
