使用八进制CMOS缓冲器的二象限乘法DAC

发布时间:2015-1-29 10:56    发布者:designapp
关键词: CMOS缓冲器 , 线驱动器 , DAC
本设计实例使用一个八进制CMOS缓冲器的大工作电压范围,呈现一个由缓冲器/线驱动器IC74HC244组成的简单的八位二象限乘法数字模拟转换器(DAC)。
如图1所示,一个八位数字字通过电阻器R1~R8写入CMOS缓冲器U1的八个输入中。U1的各个输出通过由电阻器R9~R23组成的1:2:4:8...128加权电阻网络产生。DAC参考电压Vref馈送给U1VCC,因此,U1的输出电压跟踪Vref的变化。电阻器R1~R8必须要使U1的输出电压免受数字输入的电压水平的影响。



在U2的引脚3处形成一个八位电压-输出单极DAC,其中Vref等于VCC。C1会视情况低通过滤该输出,而该输出在进行缓冲处理后,乘以因数2进行放大,然后由Vref抵消,进而在运算放大器LF357的引脚6处提供一个双极DAC输出。

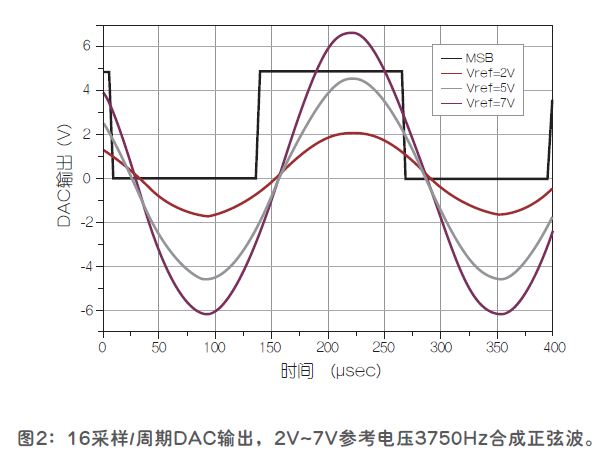

图2给出的是16采样/周期DAC输出,2V~7V参考电压3750Hz合成正弦波。该DAC测量稳定时间为200ns,其中C1取值为200pF。
