拆解因遭受雷击而关机的千兆以太网交换机
发布时间：2015-1-28 10:58
发布者：designapp
|

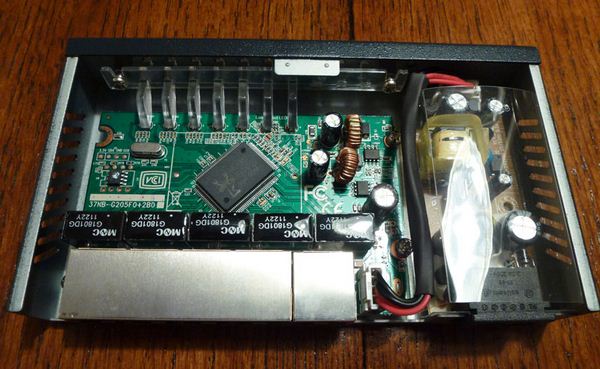

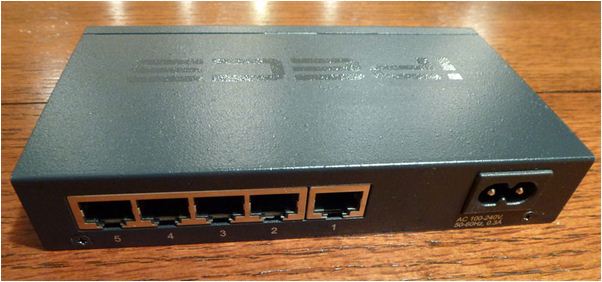

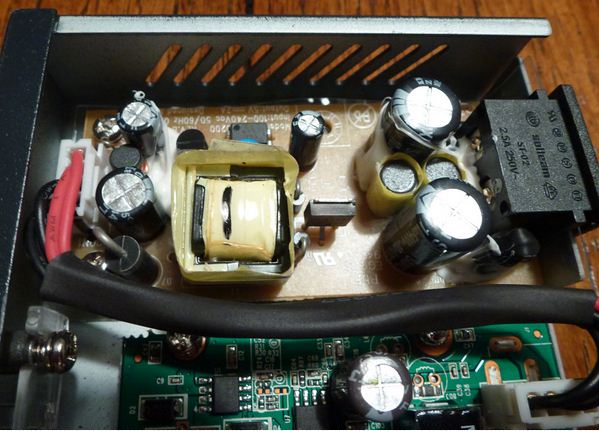

最近，我的落基山宅邸，因雷击导致多个网络设备损毁，其中之一—LG爱立信公司5口千兆以太网(GbE)交换机ES-1105G(图1～图3)，便是本次拆解分析的对象。 在经历电磁脉冲(EMP)辐射后，这台ES-1105G设备便无法充电。为什么会这样呢？不妨拆开设备看看。过程很简单，只需卸下设备背面两只十字螺钉即可撬开顶层面板一探究竟(图4)。  图1：LG爱立信公司5口千兆以太网(GbE)交换机ES-1105G正面图。  图2：整机侧面图  图3：整机背面图  图4：内部接线图 首先大家可能会发现，与许多我们之前拆解的类似设备一样，ES-1105G中并无太多元器件。当然，仅仅12.99美元的价格也意味着制造商不会花费太多的物料清单(BOM)成本。 第二点发现是，除了必要的数字系统电路板外，与其他使用墙插式电源适配器的产品(例如D-Link公司8口千兆以太网交换机GO-SW-8GE)不同的是，ES-1105G中内嵌了电源。 第三点发现是，电源子系统上覆盖了一层透明的塑料片。在我看来，这层塑料片显然不能有效充当电磁干扰(EMI)防护罩。 我只能假定这是为了防止电源元器件沾染灰尘而设计。图5是去掉塑料防护罩后的细节特写。 图6是主系统电路板的细节特写。主系统电路板的核心IC是瑞昱公司5口千兆以太网交换机芯片RTL8367，该芯片在128引脚QFP封装中集成了低功耗5口10/100/1000M-PHY。你可能会注意到，这个IC很容易识别，因为(不像前几代产品)该控制器上无需添加散热器。毕竟，基于摩尔定律的光刻趋势具有功耗(发热)优势。  图5：去掉塑料防护罩后的电源子系统细节特写。  图6：主系统电路板的细节特写。 此外，电路板上还有一种值得注意的器件—MentechElectronics公司的G1801DG变压器，每个端口各有一个。单靠肉眼观察ES-1105G内部结构无法给出任何导致损毁的线索，至少我看不出来。若是让我猜测的话，我怀疑原因是雷电产生的电磁脉冲通过交换机的一个或多个端口进入，损坏了其中的RTL8367控制器。 |
