偏置范围高达±24V的低噪声示波器探头

发布时间:2015-1-12 13:59    发布者:eechina

                                                                            针对直流电源测量设计,用于执行电源完整性测量
        是德科技(Keysight)公司,原安捷伦电子测量事业部日前推出业界带宽最高和噪声最低的示波器探头,用于执行电源完整性测量,将直流电源噪声测量精度提升到新的高度。

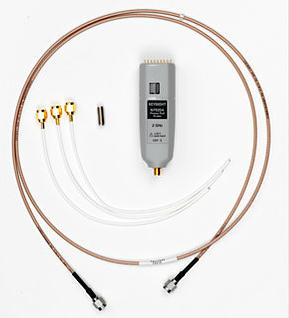

        新款 Keysight N7020A 电源小信号探头针对各种直流电源测量而专门设计,具有极其出色的技术指标,包括极低的噪声、± 24 V 宽偏置范围以及 2 GHz 带宽。
       Keysight N7020A 有源单端探头的衰减比具有 1:1,最大限度地提高示波器测量的信噪比。凭借更低的噪声,Keysight N7020A 电源小信号探头可更精确探测直流电源上的实际纹波和噪声。
N7020A 电源小信号探头具有 ± 24 V 偏置范围。宽广的偏置范围使工程师和技术人员能够将直流电源波形置于示波器屏幕中心进行显示和放大分析。N7020A 电源探头具有    50 k· 直流输入阻抗。这种大输入阻抗可极大减少电源在连接探头时的直流负载。许多同类示波器电源完整性测量解决方案的直流输入阻抗只有 50 ?,有可能对直流电源的功能特性产生不良影响。
  这款全新电源小信号探头的 2 GHz 带宽协助工程师和技术人员分析直流电源波形的快速瞬态。相比之下,其他同类示波器电源完整性测量解决方案的带宽远低于N7020A。
  N7020A 电源小信号测试探头可兼容 Keysight Infiniium S 系列 DSO 和 MSO 高分辨率示波器,以及 Infiniium 9000 系列 DSO 和 MSO 示波器。
