基于专利光相位调制技术的高精度应变传感器

发布时间:2015-1-12 13:29    发布者:eechina
关键词: AVAGO , POF , 光纤 , 应变力传感 , 应变力
满足风力涡轮机叶片负载管理及结构健康监测等广泛应用

基于聚合物光纤 (POF, Polymer Optical Fiber) 的应变传感解决方案提供给设计工程师一个重量轻,不受电磁干扰 (EMI, Electromagnetic Interference) 和电磁敏感性 (EMS, Electromagnetic Susceptibility) 影响的低成本传感解决方案,并且在感应点不需电流

Avago开发出一款使用专利光相位调制 (OPI, Optical Phase Interrogation) 技术,基于独特高成本效益聚合物光纤 (POF, Polymer Optical Fiber) 的应变传感器解决方案,这个传感解决方案使普遍可取得的 POF 可以作为高精度应变传感器,与现有的光纤布拉格光栅 (FBG, Fiber Bragg Grating) 应变传感器一样,满足包括风力涡轮机叶片负载管理以及各种结构健康监测等广泛应用。

Avago 光相位调制 (OPI) 传感器特点
·   使用高成本效益大批量生产的聚合物光纤 (POF) 作为传感器元素
·   >5% 的高灵活度应变范围带来大动态范围
·   易于处理和安装
·   高灵敏度和高精度
·   高 EMI/EMC抗扰度
·   可实现感应计的坚固传感器电子电路

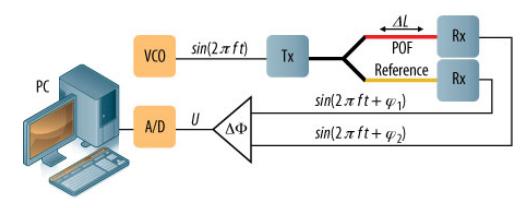

应变传感器原理
要进行应变传感,通过塑料光纤的光线被分开进入两个相等路径,其中一个路径耦合到会受到应变力影响的聚合物光纤,另一个则耦合到不受应变力的参考用光纤,两个光学信号间受到应变力相关的相位变化就提供了可以被转换为应变大小的相位差。

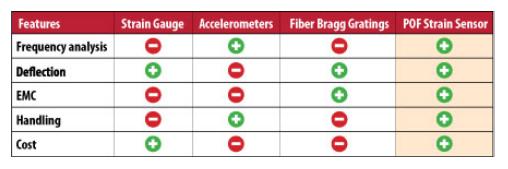

应变/振动传感解决方案比较
测量应变或应变振动有多种方法,应变计案加速计解决方案需要提供电源给传感器,限制了传感器的使用位置,而光学应变力测量系统,如光纤布拉格光栅 (FBG, Fiber Bragg Grating) 应变传感器多年来已经被广泛使用,但基于FGB 的解决方案成本相当昂贵并且安装非常复杂。
