转换至模块化DMM的技巧和窍门

发布时间:2015-1-6 14:46    发布者:eechina
关键词: DMM , 数字万用表
1. 介绍

传统数字万用表(DMM)的用户正在从台式仪器切换到模块化仪器,以满足不断变化的测试要求。 许多用户正在考虑切换至模块化DMM是因为其采用的新技术使其能够提供与高精度台式仪器相媲美的测量质量。 模块化数字万用表(DMM)还提供了紧凑的尺寸和集成的平台来支持现代技术,其固有的灵活性可满足不断变化的需求。 尽管这一转换可能需要采取另一种方法,但您仍可以继续利用您的技术知识,在某些情况下也可继续使用现有的连接。

以下是从软件安装到部署过程中的一些技巧和窍门,可帮助您轻松切换到一个模块化DMM。

2. 安装仪器驱动软件

安装仪器驱动程序之前应先安装所需的应用程序开发环境(ADE)。 然后安装免费的NI-DMM驱动程序,该程序包含一系列功能和属性,可用于通过编程方式配置和控制NI电源或DMM。 此外,您还可借助丰富的帮助文档来确保您的成功。

图1.查看免费NI-DMM仪器驱动程序包含的丰富入门文档。

3. 安装DMM仪器到PXI系统


确认PXI/PXI Express机箱支持的插槽。 参考以下表格,确定您的PXI模块应使用哪个槽位。

表1.根据机箱插槽支持的模块类型安装模块,确保将其安装到兼容的插槽中。

将DMM模块安装到机箱插槽时,应先将模块板卡边缘插入前端模块导轨(顶部和底部)。 然后将模块滑动到机箱后部,确保将插入/弹出插销按下。

当感到有阻力时,拉起插入/弹出插销将模块插入机箱。 使用模块前面板的安装螺丝,将设备前端面板固定至机箱。

图2.将DMM模块安装到PXI系统中。

4. 连接前面板连接器

以下章节将介绍如何将信号连接至DMM前面板连接器进行常见的测量。

DMM产品套件包含一对配有安全香蕉插头的测试探针。 这些探针符合国际安全标准,包括UL 3111和IEC 1010-1,适用于DMM支持的所有应用。

如需了解这些常见测量的更多信息,请查看“开始»所有程序»National Instruments»NI-DMM»文档»NI数字万用表帮助文档”。

PXI/PCI/PCI Express/USB

PXI、PCI和PCI Express前面板包含四个带护罩的香蕉插头连接器和一个9针连接器。 USB前面板则包含五个带护罩的香蕉插头连接器和一个9针连接器。

图3.PXI、PCI、PCI Express和USB DMM的前面板连接器。

5. 配置DMM

在Measurement & Automation Explorer (MAX)中配置和测试NI电源或DMM。 通过该环境可以定位仪器、命名设备、执行自检、运行校准等。 MAX这一个工具包含了系统的所有仪器,可执行各种基本测试。

如果要使用MAX配置和测试DMM,需要完成以下步骤:

启动MAX(开始»所有程序»National Instruments»Measurement & Automation)。 MAX可以自动检测已安装的DMM。
展开“设备和接口”。
确认DMM出现在“设备和接口”路径下。
记下分配给DMM的设备号或设备名称。 编程DMM时需要该信息。
对DMM执行自检,验证安装是否正确。
(仅NI-DAQmx NI407x设备)对DMM执行自校准。 右击DMM,选择Self-Cal。数字万用表进行自校准之前必须至少预热60分钟。
启动DMM软件前面板,运行功能测试并开始使用DMM。 DMM软件前面板可通过“开始»所有程序»National Instuments»NI-DMM Soft Front Panel”启动。

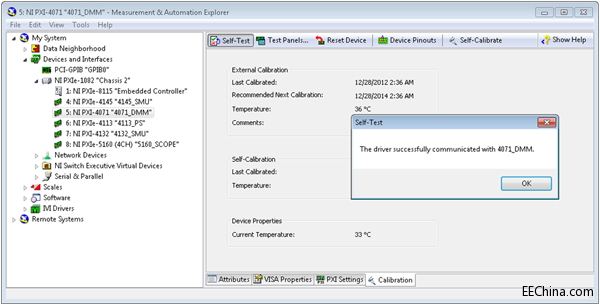

图4.使用MAX确保DMM正确安装,并使用自检功能来确定软件的正常通信。

6. 使用DMM执行基本测量

NI-DMM是一个兼容IVI的仪器驱动程序,包含于NI电源或DMM中。 该程序可用于在所需的ADE中编程数字万用表。 它可与所有NI DMM通信。 由于该程序兼容IVI,因此如果用户之前使用的是IVI驱动程序,就可以继续利用这方面的知识,并将其应用到NI模块化数字万用表编程中。 例如,当转换到模块化DMM时,电压电平、电流限制、源延迟和孔径时间等数字万用表设置仍可保持不变。

图5.通过NI-DMM软件前面板,用户就可使用模块化DMM执行基本的测量。

7. 编程DMM

开始使用该仪器时,可运行NI-DMM范例来演示仪器的功能。 这些范例可作为应用程序开发的编程模型和构建模块。 NI范例查找器包含于部分软件应用程序中,可用于将范例归类,以便轻松地浏览和搜索所安装的范例。 用户可查看每个范例的描述及其兼容硬件型号,也可查看看特定硬件型号兼容的所有范例。

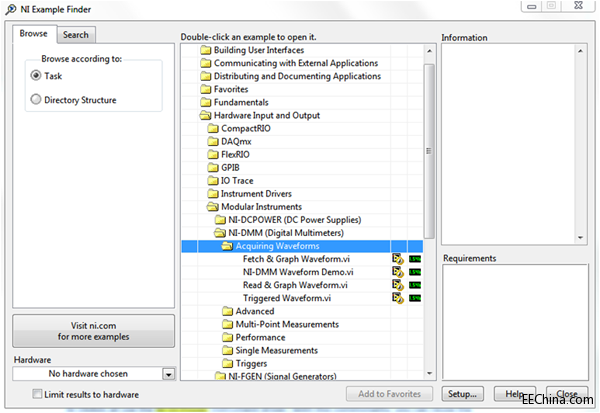

图6.选择各种程序范例,快速开始创建应用程序。

所有NI DMM均需要使用NI-DMM仪器驱动程序。 基于这个共性,用户就可以将某个模块化DMM的API知识复用于另一个DMM,从而提高工作效率。 升级DMM时,通过复用大量现有代码就可轻松将新仪器集成到应用中,如果需要在系统中添加DMM,用户也可利用现有知识来快速适应应用。

8. 配置触发或事件

模块化数字万用表简化了与电源、示波器和开关等其他仪器的通信设置和编程体验。 定时和同步在PXI机箱内实现,因此基于PXI的数字万用表可以在PXI机箱内与其他仪器和开关进行通信,而且无需外部电缆。

图7.基于NI数字万用表和开关的硬件扫描。

9. 构建和部署系统

部署应用程序时应选择适当的工具组合来满足应用需求。 NI提供了超过600种款式丰富的NI模块化仪器,多个DMM仪器也可相互组合,在4U 19英寸机架空间创建包含多达68 DMM通道的系统。

校准

每个电源或DMM均在规范规定的一定温度范围和时间内运行。 如果温度变化或时间超出这些规范,且应用要求严格符合规范,这时就需要校准。

使用NI数字万用表时,为了减少时间和温度漂移所造成的误差,NI-DMM为部分设备提供了自校准功能。 自校准会重新计算某些内部参考值、增益和偏移,以显著提高整个工作温度范围内的设备精度。 由于自校准可执行偏移修正,部分无自动归零功能的设备可通过自校准修正偏移误差漂移。

此外,NI的校准服务项目能够帮助用户降低维护成本,并确保其获得所需的服务。 这些项目涵盖了有效期更长的所有校准和维修费用,以更长期保障您的NI产品投资。

部署测试系统的更多资源

NI提供了一份实用指南,旨在介绍组装测试系统的关键步骤,并提供记录完整流程的模板。 该指南还介绍了如何有效地制定策略来确保软件部署的可靠性。

10. 立即配置系统

配置测试系统时,可利用先进的在线系统配置指南来了解各个选项。 借助这个免费的在线工具,您可选择符合您应用需求的组件或联系技术专家。

图8.使用PXI配置指南配置满足您需求的系统。

11. 下一步

查看安装、配置和测试NI DMM的更多信息
下载电子资源包了解更多PXI平台
查看完整的DMM仪器产品系列
