软件无线电在一号小卫星多功能地面站中应用
发布时间：2010-7-1 11:03
发布者：vinda
|

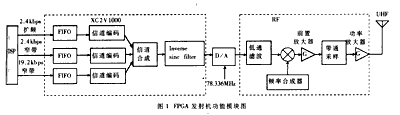

随着A/D/A器件与DSP处理器的迅速发展,使得软件无线电技术广泛地应用于陆上移动通信､卫星移动通信与全球定位系统等｡本文利用软件无线电的思路,针对中科院创新一号低轨移动小卫星多功能地面站设计的具体要求,研制了一套基于软件无线电技术的多信道发射机设备｡该地面站发射系统数字基带部分采用全软件化设计,核心部件是可编程的DSP及FPGA,可同时处理三路信号｡该设备具有以下三个优点:多模工作;无线通信系统可升级;发射配置动态更改｡该设备可根据实际需要灵活配置系统,适用范围大大扩展｡ 1 系统构成 从SDR地面站发射系统如图1所示｡该系统的发射速率为2.4kbps窄带､2.4kbps扩频､19.2kbps窄带或它们混合的速率｡中频分别为18.45MHz､20MHz､21.85MHz｡DAC的采样频率为78.336MHz｡发射系统中FPGA实现FIFO､信道编码､扩频､内插滤波､数字上变频､信道合成､DAC预补偿滤波器等功能｡这些功能都集成在一片Xilinx VirtexII芯片中｡
2 FPGA部分功能模块 2.1 FIFO模块 FIFO完成数据缓存功能｡为了节省不必要的资源,设计了一个长度为32､深度为2的FIFO｡即当一个寄存器32位取完时发出中断给DSP,同时读､写寄存器指针变换,DSP响应中断向FIFO写数,此时数据还在不断地读出｡这样就实现了用最少的资源实现数据缓存｡ 2.2 信道编码 在实际信道上传输数字信号时,由于信道传输特性不理想及加性噪声的影响,所收到的数字信号不可避免地会发生错误｡采用信道编码可以将误码率降低｡本系统主要采用性能较优的卷积编码和差分编码等｡ 对于窄带信号还有扰码(CCITT V.35)｡扰码能改善位定时恢复的质量,还能使信号频谱弥散而保持稳恒,能改善帧同步和自适应时域均衡等子系统的性能｡ 对于扩频信号还有扩频编码｡在直扩系统中,用伪随机序列将传输信息扩展,在接收时又用它将信号压缩,并使干扰信号功率扩散,提高了系统的抗干扰能力｡ 编码过程在DSP的控制下进行,数据从DSP送出,并标识信道特征,FPGA识别后进入相应的编码通道,这样三路信道可以分时进行编码处理｡由于硬件速度快的特点,可视为同时处理｡ 2.3 信道合成 信道合成模块由内插滤波器､数字上变频､信道复接三部分组成｡ 2.3.1 内插滤波器 各信道滤波器性能指标如表1所示｡
为了以最少的滤波器阶数得到较低的符号间干扰和高阻带衰减,成形滤波器采用一个根升余弦滤波器,滚降系数0.4｡其频域表达式为:  式中α为滚降因子,取0.4｡ 成形滤波器设计采用频率采样技术,这样可以得到阶数较低､性能较好的滤波器｡成形滤波器一般采用4倍或8倍的内插系数｡先用MATLAB把滤波器阶数和系数确定下来,这样可以用移位加运算代替乘法以节省大量硬件资源｡在FPGA实现时,采用DA(Distribute Algorithm)技术｡DA技术提出了二十多年,广泛应用于线性时不变信号处理,已被证明不适用于可编程DSP的固定指令系统结构,但是用FPGA实现却是个好的选择--DA电路中没有直接的乘法器,乘法可由查找表得到｡ CIC滤波器是一种灵活的无乘法滤波器,适合于硬件实现,并可处理任意大的数据率变换｡由此,第二级内插滤波采用CIC滤波器是最佳选择｡ 在不降低性能的前提下,从节省资源的角度考虑,各信道内插滤波器分为两步实现:第一级FIR成形滤波器,第二级内插滤波器采用五级CIC滤波器｡各信道滤波器内插分解为两级,大内插系数滤波器由CIC完成,其结构如图2所示｡实验结果表明这样做并不影响性能｡

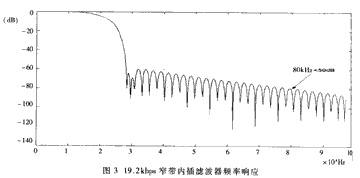

三路信道内插滤波器分别描述如下: (1)2.4kbps窄带信号:编码后信号采样率为4.8kHz,要用78.336MHz进行采样,必须经过78336/4.8=16320倍内插｡第一级采用75阶8倍内插成形FIR滤波器,第二级采用2040倍五级CIC内插滤波器｡ (2)19.2kbps窄带信号:编码后信号采样率为38.4kHz,要用78.336MHz进行采样,必须经过2040倍内插｡第一级采用75阶8倍内插成形FIR滤波器,第二级采用255倍五级CIC内插滤波器｡该路信道所有内插滤波器频率响应如图3所示｡

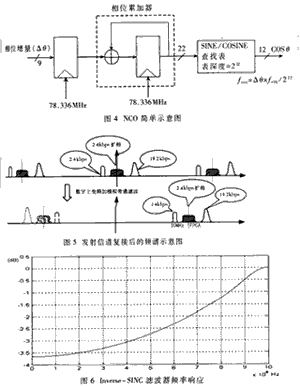

(3)2.4kbps扩频信号:编码后信号采样率为1.224MHz,要用78.336MHz进行采样,必须经过64倍内插｡第一级采用25阶4倍内插成形FIR滤波器,第二级采用16倍五级CIC内插滤波器｡ 2.3.2 数字上变频 数字上变频器的主要功能是对输入数据进行各种调制和频率变换,即在数字域内实现调制和混频｡笔者设计了三个单路数据DUC｡ 在BPSK调制模式中,内插滤波器把数据流采样频率升至时钟频率后,通过载波NCO进行混频｡DUC设计取22位累加器,SIN/COS的分辨率为12位｡其频率输出调谐精度为18.68Hz｡NCO简单结构如图4所示｡ 2.3.3 信道复接 三路信道分别完成数字上变频后经过一个加法器变为一路信号送至DAC,这样只需要一个RF模块就可完成发射功能｡如图5给出了发射机信道复接后的频谱｡ 2.4 Inverse-SINC预补偿滤波器 Inverse-SINC预补偿滤波器用于补偿发射时由DAC采样保持工作导致的频率响应的失真｡该偏差在21.85MHz时为-1.142dB｡为了达到性能最优化,采用频率采样的方法设计了一个11阶的补偿滤波器,该滤波器频率响应如图6所示｡

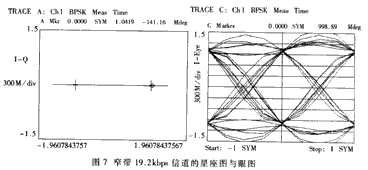

为了分析发射机的性能,用矢量信号分析仪画出各信道的星座图与眼图｡图7所示为窄带19.2kbps信道的星座图与眼图,其性能可以满足多功能地面站的要求｡
本文采用了软件无线电技术｡实现卫星地面站,具有很大的灵活性及现实意义｡根据"创新一号"小卫星对多功能地面站的研制要求,自行开发了一个软件无线电多信道发射机系统,具有功能强､功耗低､体积小､灵活性大等特点,极大地方便了用户｡ |
