Diodes推出多合一风扇驱动器,简化电路设计

发布时间:2014-12-17 15:25    发布者:eechina
关键词: 风扇电机 , 电机驱动 , 无刷直流

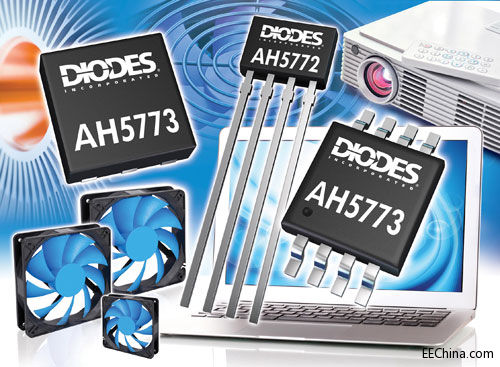

Diodes公司 (Diodes Incorporated) 推出一对多合一单相12V风扇电机驱动器AH5772及AH5773,适合消费性产品丶家用电器丶工业和办公室设备的低到中压无刷直流风扇控制。两款高度集成的风扇驱动器提供微型封装选择及热处理能力,能够减少元件数量及缩减印刷电路板尺寸,从而节省空间。


新器件集成了高敏感度的霍尔传感器及一对输入放大器,可搭配磁场强度较弱的风扇电机磁石使用,更有效节省成本。传感器在非常宽广的工作范围内提供理想的电压和热系数,加上极小的容差,有助于稳定马达性能,以及简化制造和测试流程。

两款紧凑型电机驱动器具有低导通电阻的H桥输出级,可在1A峰值下支持高达500mA的连续抽电流与灌电流,以配合体积较大丶架构较复杂的驱动器及前置驱动器的性能。器件提供引脚数量少的超薄封装选择,包括适合AH5773的MSOP8-EP和U-DFN2020-6封装,以及针对AH5772的TO-94封装。

全新风扇驱动器提供从2.4V到18V的宽广工作电压范围,加上低启动电压允许风扇在比12V额定电压低20%的情况下工作,适合多种无刷直流散热风扇应用。器件的工作温度范围为-40oC到105oC,因而能够符合应用对温度的严格要求。

这两款驱动器通过电压输入控制来调节风扇速度,AH5773还藉着改变施于专用脉冲宽度调制 (PWM) 输入的一连串PWM信号的占空比,提供更精准的速度控制。当AH5773的PWM引脚拉低至超过65ms, 器件就会进入待机模式,一般仅消耗100μA的电流。若PWM引脚拉高,驱动输出将重新启动。这项快速启动功能可在转子堵转保护状态时使用, 以便在闭锁时间结束之前重启风扇电机。

为了防止风扇电机线圈过热或损坏,两款风扇驱动器包含了转子堵转保护功能,在检测到转子堵转时关断驱动器输出,而驱动器会在转子解锁后自动重启。器件在内部处理锁定检测丶关断和自动重启的时间,不需外部计时电容器。

AH5772及AH5773还集成了过压保护等完善的保护功能,在检测到过压情况时关断器件,继而进入待机模式,以防电机线圈受压。超温关断功能则有效保护器件的温度。

如欲了解进一步产品信息,请访问www.diodes.com
