利用热插拔和“或”逻辑控制器构建高可靠性的通信设备系统

发布时间:2014-12-17 09:36    发布者:designapp
关键词: 热插拔 , “或”逻辑控制器 , 通信设备系统

        通信设备通常采用多线卡﹑背板架构。在背板上有多个卡槽,线卡插接在这些卡槽里。线卡承载业务,背板提供系统数据总线和电源总线。线卡通过背板上的总线实现互联以及与主控板的通讯。整个设备一旦上电,就必须持续工作,不能下电。在整个设备运行的过程中,线卡可能需要维修﹑升级﹑配置或者是扩容。这就需要在背板带电的情况下将线卡拔出/插入,整个过程中系统不能下电。为了可靠的实现这一带电插拔过程,控制对背板电源总线的冲击,通常使用热插拔电路。为了进一步提高系统的可靠性,通信设备还会采用电源备份架构。当主电源损坏后,备份电源会及时切入,以确保设备的正常运转。
“或”逻辑控制电路就是用来实现这一电源切换的功能。热插拔电路和“或”逻辑控制电路为通信设备这类的多线卡﹑背板设备,提供了高可靠性的解决方案。
热插拔的基本原理
线卡的电源入口侧通常都有几百微法拉~几千微法拉的电容,用于电源滤波和储能。当整个系统工作时,插在背板上的线卡,其入口侧电容都是充满的。当将另外一块线卡插入正在运行中的背板上时,这些无电荷的电容会被充电。因为线卡和背板金属件的接触在极短的时间内发生,线卡的入口电容容值又较高,充电电流可以很大,如图1所示。

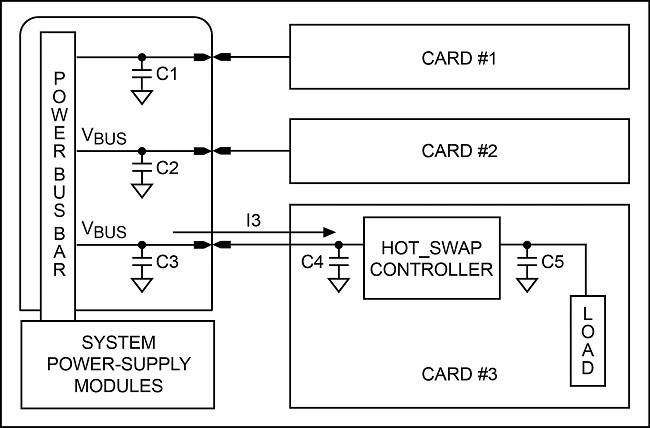

图1. 插入线卡时的电流流向

图1中,当3号线卡插入时,C4被快速充电,一部分充电电流来自C1﹑C2,还有一些充电电流来由电源模块。基于系统设计的不同,充电电流可以在很短的时间内,达到几百安培的水平。
这一电流冲击可能造成背板总线电压的跌落,进而导致系统复位。这一不受控的电流冲击过程还可能造成系统的损坏,例如:损坏滤波电容,PCB走线,背板连接器
应对这一现象的最好方法就是使用热插拔控制器,来控制插拔过程中冲击电流的峰值。
备份电源
高可靠性的通讯系统,常常应用备份电源架构来提高系统的可靠性。当主电源工作异常或失效时,备份电源会及时切入,维持系统运转。在该架构中,常用的方法是使用一对二极管来构建电源的“或”逻辑,连接在主/备电源和负载之间。该电路的缺点是二极管的正向导通电压较高,二极管上有较高的损耗。“或”逻辑控制器就是用来模仿二极管的电特性,同时降低整个系统的损耗。

【分页导航】
第1页:热插拔的基本原理
第2页:热插拔功能
第3页:“或”逻辑控制器







使用双通道热插拔、“或”逻辑控制器
低压差“或”逻辑开关控制器独立地控制每个通道的背靠背nMOSFET,实现热插拔和“或”逻辑控制。控制器内置四个MOSFET 驱动器(GATE1_和GATE2_),GATE1_ 控制外部n沟道功率MOSFET实现“或”逻辑,防止主/备电源间的电流流动或OUT到IN间的电流倒灌;GATE2_控制外部n沟道功率MOSFET实现热插拔功能。通路上的精密电阻,用于电流采样。
热插拔功能
开关控制器(这里的MAX5944)实时监控采样电阻RSENSE两端的电压,调整冲击电流的大小来保证VIS在限流门限电压VTH以下,见图2。

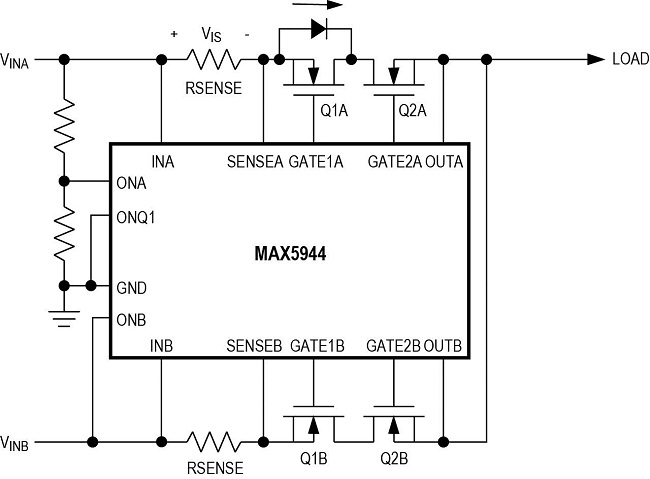

图2. MAX5944“或”逻辑开关控制器通过实时监测RSENSE两端电压限制冲击电流

限流门限电压VTH为固定值,通过改变采样电阻的值来设定每个通道的限流值,ILIMIT_ = VTH /RSENSE_. 当负载电流小于限定值(ILIMIT)时, GATE2_ 上升到VGS=5.5V将Q2_完全导通。当负载电流超过限定值(ILIMIT)时,MAX5944会将GATE2_ 拉低,降低流过Q2_的电流,将其限定在限流值ILIMIT。这时输出OUT_的表现类似于恒流源。

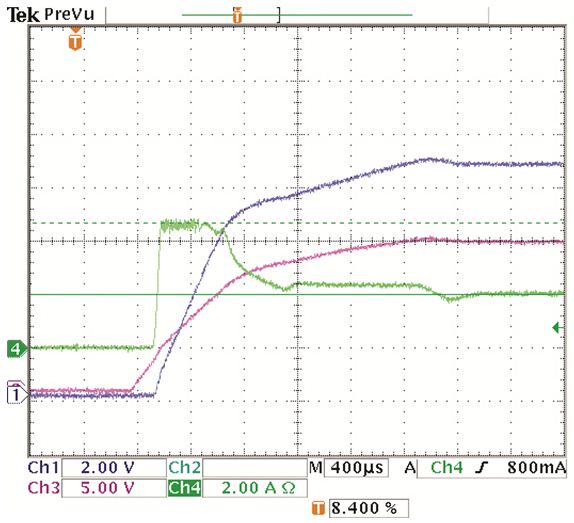

图3所示,通道1 (ch1)为负载电压,通道3 (ch3)为GATE2_的栅压,通道4 (ch4)为插拔过程中的冲击电流。负载电流2A,负载电容220uF。如图所示,在线卡插入后,冲击电流快速上升,最终被限定在限流值。


图3. 插入未充电背板


【分页导航】
第1页:热插拔的基本原理
第2页:热插拔功能
第3页:“或”逻辑控制器







“或”逻辑控制器
INA 和INB分别连接至主﹑备电源。当一个电源发生故障时,MAX5944 会自动﹑平顺的将备用电源接入。GATE1_ 控制MAX5944 “或”逻辑功能。最初, GATE1_关闭,负载电流流过Q1_的寄生二极管, 见图2。当VIS电压超过5mV(“或”逻辑开启的门限电压),GATE1_ 电压上升,并超过SENSE_ 电压5.5V,开启Q1_。

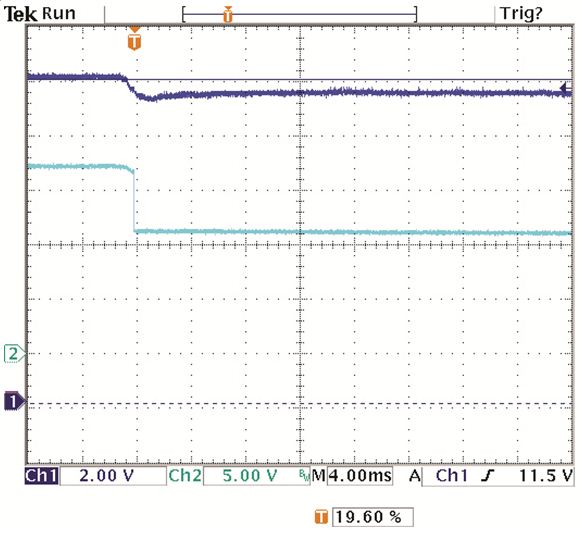

图4是备份电源切入的一个示例。Ch1为负载电压,Ch2为GATE1_A 的电压波形。电源A连接在INA,电源B连接在INB。电源A的正常工作电压高于电源B的正常工作电压。即INA管脚的电压VINA高于INB 管脚的电压VINB。显然,在本例中电源A为主电源,电源B为备份电源。当电源A故障时,INA管脚的电压VINA跌落。VIS 电压跌落至“或”逻辑开启的门限电压以下。MAX5944立刻关断Q1A,阻断来自负载的倒灌电流。由于Q1A关断,负载电容上的电压OUTA/B,在负载电流的作用下跌落。当负载电压OUTA/B低于INB 管脚的电压VINB时,电源B开始为负载供电。整个过程中,MAX5944自动侦测主电源的电压跌落,平顺的切换至备用电源。


图4. VINA 跌落, MAX5944 自动切入备份电源

结论
对于采用多线卡﹑背板架构的通信设备,热插拔是保证系统可靠运行的必要功能。结合“或”逻辑控制的主﹑备电源架构,则进一步的提升了系统可靠性。MAX5944集成了双通道的热插拔控制电路,和“或”逻辑控制电路。
