PCI接口芯片9052及其应用

发布时间:2010-6-23 11:20    发布者:zealot
关键词: 9052 , PCI , 接口芯片
PCI(Peripheral Component Interconnect,即外围部件互连)总线是一种能为主CPU及外设提供高性能数据总线的局部总线。1992年以INTEL为首的多家集团开始设计PCI总线,其V2.0规范于1993年4月正式发布。PCI总线具有严格的规范,这就保证了它具有良好的兼容性,符合PCI规范的扩展卡可插入任何PCI系统可靠地工作;PCI总线可以提供极高的数据传送速率(132MB/S);PCI总线与CPU无关,与时钟频率亦无关,可适用于各种平台,支持多处理器和并发工作;PCI总线还具有良好的扩展性,通过PCI-PCI桥路,可允许无限地扩展;PCI总线以它的即插即用特性取代了VESA局部总线。一个PCI接口包括一系列的寄存器,这些寄存器中的信息允许计算机自动地配置PCI卡。PCI总线是目前PC机上最先进的一种总线。

PCI总线协议非常复杂。如果开发PCI扩展板使用可编程逻辑阵列芯片来完成PCI协议的执行,其工作量和难度都是巨大的,一般都会选用PCI专用接口芯片。下面介绍PCI9052接口芯片。

1 PCI9052芯片介绍

PCI9052是PLX技术公司为扩展适配板卡推出的能提供一种混合的高性能PCI总线目标(从)模式的接口芯片。该芯片可与多种局部总线相连,并且支持相对慢的局部总线在PCI总线上的突发传送速率达到132MB/S。9052的可编程配置直接与复用或非复用的8/16/32位局部总线相连。8位和16位模式便于ISA卡直接向PCI卡转换。

1.1 主要特点

(1) 兼容PCI V2.1协议特性。9052芯片与PCI协议V2.1版兼容,支持低开发成本的从模式适配设备,该芯片支持从ISA适配卡向PCI适配卡转换。
(2) 直接从(目标)方式数据传送模式。9052支持突发存储器映射和I/O映射方式在PCI总线和局部总线存取数据。读写FIFO寄存器使得局部总线和PCI总线具有高性能的突发方式。PCI总线总是工作在突发方式,局部总线可以设置成突发方式或者连续单周期方式。
(3) 中断发生器。9052可以从两个局部总线中断输入生成一个PCI中断。
(4) 时钟。9052局部总线接口运行于TTL时钟并生成必要的内部时钟。局部TTL时钟与PCI时钟异步工作,并允许局部总线独立于PCI时钟工作。缓冲PCI总线时钟BCLKO可与局部总线时钟LCLK相连。
(5) 可编程局部总线配置。9052支持复用或非复用的8/16/32bit局部总线。芯片有4字节使能,26根地址线,32/16/8bit数据线。
(6) 先读模式。9052支持先读模式,也就是说,预锁存数据可从9052内部FIFO寄存器先于局部总线读取。
(7) 总线驱动。所有控制、地址和数据信号都由9052直接生成,用于驱动PCI和局部总线,不用额外驱动电路
(8) 串行EEPROM接口。9052包含一个用于加载配置信息的串行EEPROM接口,对于装载一个特定的适配设备信息来说?这是很有用的。将9052转换为ISA接口模式时串行EEPROM也是必需的。


(9) 四个局部片选信号。9052提供了四个局部片选信号,基地址和每一个片选的范围可由串行EEPROM或主控制器独立编程
(10)五个局部地址空间。基地址和每一个局部地址空间的范围可由串行EEPROM或主控制器独立编程。
(11)读/写存储延时和写周期保持。对于ISA总线,读/写信号可以从时钟周期的开始延时。
(12)局部总线等待状态。附加的LRDYi握手信号用于产生各种等待状态,9052有内部等待状态发生器。
(13) 可编程预锁存计数器。局部总线预锁存计数器可以编程为0(无预锁存),4、8、16或连续值(预锁存计数器关闭)模式。



1.2 引脚功能

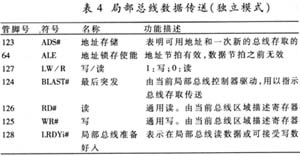

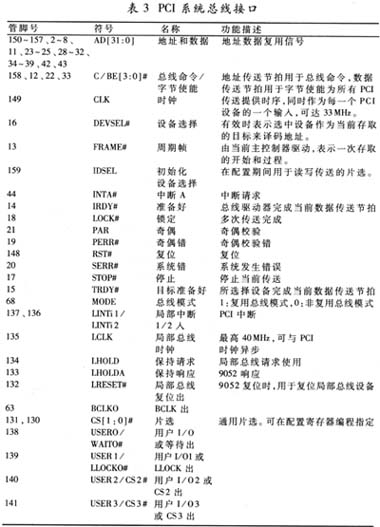

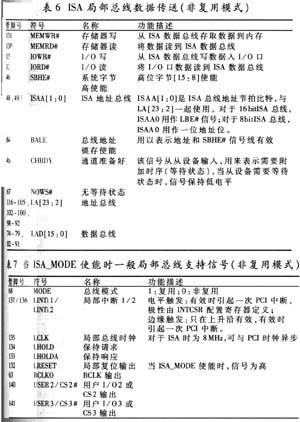

PCI9052为160脚塑封PQFP封装结构。其各管脚功能按功能块划分分别列于表1~表7中。






2 PCI9052芯片的使用

PCI9052接口芯片作为通用PCI接口,其应用场合和范围是广泛的。随着PC机中ISA扩展槽数量的逐渐减少直至取消,PCI扩展槽已成为PC机主板配置的主流,今后的扩展板的开发必定是基于PCI接口的。

但现行的很多ISA接口的扩展板,尤其是自己自主研制的具有某些特殊功能的扩展板,如何使之能在PCI槽上继续使用,显得很有意义。下面就着重介绍PCI9052接口芯片将ISA扩展板直接转换为PCI扩展板的应用。

2.1 ISA接口模式介绍

PCI9052的内部结构中包含了一个独立的ISA逻辑接口,通过这个逻辑接口可以完成由ISA到PCI的平滑转换。它支持8位和16位数据宽度的ISA设备,该设备可以是内存映射,也可以是I/O映射。先读模式用于提高读取数据的吞吐量。一旦ISA接口模式使能,PCI9052只执行单个周期操作。特别指出的是,串行EEPROM必需使ISA接口模式使能。

2.1.1 配置方法

可以使用两种方法配置PCI9052用于ISA接口模式。

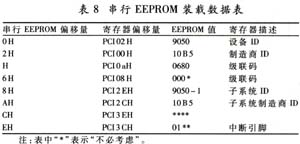

方法一:烧写串行EEPROM方法。使用烧写器,将数据写入串行EEPROM,参照表8使用恰当的数据。需要注意的是,对于ISA模式,LRESET#(132)引脚必须始终为高电平,并确认MODE(68)引脚置为0,处于非复用模式。


方法二:热配置方法。从PCI总线通过PCI9052芯片使用方法一的相同数据来烧写串行EEPROM。该方法需要注意的是,LRESET#(132)引脚的极性在ISA模式时由低变为高,并确认MODE(68)引脚置为0。

2.1.2 配置注意事项

当为ISA接口模式配置时必须注意以下几点:

①存取ISA接口引脚时要参照PCI9052引脚的C/ISA模式引脚图来连线。
②空间0分配给ISA接口的内存存取。
③空间1分配给ISA接口的I/O存取。
④无论空间0的局部地址处于CS0#范围还是空间1的局部地址处于CS1#范围,ISA存取均有效。
⑤标准的从周期可以使用空间2、空间3和串行EEPROM来存取。

2.2 应用实例

下面给出一个电子转换开关控制器应用实例。该控制器的功能是,当检测到触发条件时,便向端口200H送一个控制码C0H,用以控制继电器完成开关动作。该例子旨在说明如何将PCI9052用于ISA扩展板向PCI扩展板的转换。

2.2.1 硬件设计

控制器硬件电路结构图如图1所示。

电路分为三部分。第一部分是9052与PCI插槽间的连接信号线。这些信号包括地址数据复用信号AD?31:0?,总线命令信号C/BE?3:0?#和PCI协议控制信号PAR、FRAME#、IRDY#、TRDY#、STOP#、IDSEL、DEVSEL#、PERR#、SERR#。第二部分是与串行EEPROM的连线。这里有四根信号线:EESK、EEDO、EEDI和EECS,串行EEPROM的数据可以提前用烧写器烧好,也可以在线烧写。第三部分是9052与应用电路的连接。在本例中主要用到的是ISA局部总线信号,有数据线LAD?7:0,地址线ISAA?1:0?、LA?23:2?,I/O读写信号线IOWR#、IORD#,地址锁存BALE。

2.2.2 软件设计

程序分为两部分,一部分为PCI9052各配置寄存器赋值并初始化芯片,另一部分为主程序,任务是不断查询注册表中的相关键值,一旦条件满足,即向端口送控制码。程序用DELPHI语言完成。选用DELPHI的主要原因是可编译成独立的可执行文件,不带任何动态连接库,程序短小精悍,并且DELPHI各版本间的兼容性比较好。程序流程图如图2所示。
