Littelfuse推出超低电容TVS二极管阵列，提供优于其他解决方案的箝位性能和ESD保护
发布时间：2014-12-10 10:15
发布者：eechina
|

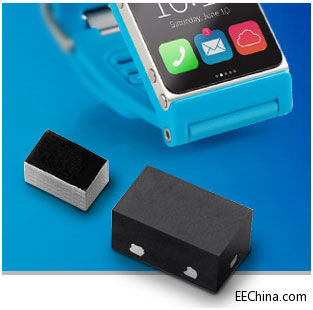

通过紧凑型0201倒装或0402封装保护高速数据线 Littelfuse推出SP3022系列低电容ESD保护TVS二极管阵列（SPA二极管）。 这些强健的0.35pF、20kV双向（背对背）离散式TVS二极管可以在不降低性能的情况下，安全吸收高于IEC61000-4-2国际标准最高等级的反复性ESD放电。 存在交流信号时，SP3022系列背对背配置可为数据线提供对称ESD保护。 这些二极管阵列具有超低负载电容（0.35pF），因此最适合保护高速数据线，例如所有HDMI和USB、DisplayPort、V-by-One和eSATA的发行版本。 还非常适用于消费电子产品，例如机顶盒、游戏机、智能电话、超级本、笔记本电脑、平板电脑和电子阅读器。
SP3022系列瞬态抑制二极管阵列具有以下主要优点： • 0.35pF的超低电容最大限度降低了高速数据的信号恶化或衰减，使工程师在设计中获得更多信号余量；最适合保护高速数据线，例如HDMI 2.0、USB 3.0、USB 3.1及eSATA。 • 0.7Ω低动态电阻的箝位性能比类似解决方案低30%以上，从而为敏感芯片组提供更好的保护。 • 在最大VRWM条件下，小于10nA的极低漏电保护了电池续航时间和信号完整性，因为过度漏电可以看作是高速差分对的附加电容。 • ±20kV接触放电的ESD能力可在最艰巨的环境下进行强健的产品实施；与现有硅解决方案相比，性能提升15%，与替代性技术相比，性能提升60%。 • 0402（SOD-882封装）和0201（倒装）的小体积节省了以往的电路板空间，并简化电路板布局。 • 汽车级质量，确保在最严苛的环境下达到最高可靠性。 供货情况 SP3022系列瞬态抑制二极管阵列的起订量为10,000只，提供卷带包装。 样品可向世界各地的授权Littelfuse经销商索取。 如需了解Littelfuse 授权销商名单，可访问 Littelfuse.com。 更多信息 如需了解更多信息，请查看SP3022系列 产品页面 和 规格书。如果您有技术问题，请联系瞬态抑制二极管阵列（SPA二极管）产品主管Chad Marak： cmarak@littelfuse.com。 |
