凌力尔特推出通用型温度传感器 IC，可实施温度传感器的线性化， 准确度0.1ºC
发布时间：2014-11-25 11:56
发布者：eechina
关键词：
温度传感器
|

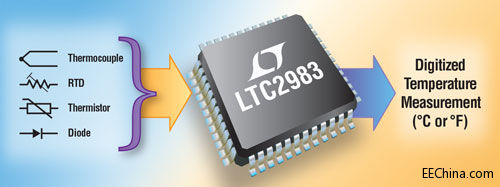

凌力尔特公司 (Linear Technology Corporation) 推出高性能数字温度测量 IC LTC2983，该器件以 0.1°C 的准确度和 0.001ºC 的分辨率直接实现 RTD、热电偶、热敏电阻器和外部二极管的数字化。高性能模拟前端整合了低噪声、低漂移缓冲 ADC 和每个传感器所有必需的激励及控制电路。测量是在数字引擎控制的情况下进行，结合每个要求的所有算法和线性化功能。LTC2983提供了一个可与几乎任何传感器相连的多路复用型高精度接口。其可利用热电偶进行绝对微伏级信号的精确测量以及从 RTD 和热敏电阻实施比例式电阻测量，对测量结果进行线性化处理并以 ºC 或 ºF 为单位输出结果。可提供多达 20 个模拟输入，并能够以摄氏度或华氏度为单位输出数字化的测量结果。SPI 接口可与几乎所有的数字系统配合工作，而一个具有下拉菜单的综合型软件支持系统则实现了 LTC2983 的简易定制。 简单但功能丰富的 LTC2983 可连接多种温度传感器，包括 B、E、J、K、N、S、R、T 型热电偶，两线、三线或四线 RTD，2.25 kΩ 至 30 kΩ 热敏电阻以及温度检测二极管。LTC2983 无需放大器、负电源或电平移位电路，就可与以地为基准的传感器工作。该器件用三个采用内部 10ppm/ºC 基准的高准确度 24 位ΔΣ ADC 同时对多个信号进行数字化处理。可用任何类型的外部传感器进行自动热电偶冷结点补偿。芯片包括了适用于所有常见类型传感器的线性化算法。定制传感器可利用编程到芯片中的定制系数实现线性化。两个可编程激励电流源具备电流反向和确定电流范围的功能，以提高准确度和降低噪声。为了确保准确的电阻测量，电流反向功能消除了电阻传感器中的热电偶效应。传感器特定的故障检测可提示用户发生了短路、开路、过热、温度过低和超出了 ADC 范围。 LTC2983 可提供商用和工业温度版本，分别支持 0ºC 至 70ºC 和 –40ºC 至 85ºC 的工作温度范围。LTC2983 采用符合 RoHS 要求的 7mm x 7mm LQFP-48 封装。千片批购价为每片 19.49 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC2983。 照片说明：完整的 20 通道数字温度测量 SoC
性能概要：LTC2983 • 可直接对 RTD、热电偶、热敏电阻和二极管进行数字化处理 • 2.85V 至 5.25V 单电源 • 20 个灵活的输入允许使用多种类型的传感器 • 自动热电偶冷结点补偿 • 标准和用户可编程系数用于实现热电偶、RTD 和热敏电阻的线性化 • 可配置的两线、三线和四线式 RTD 配置 • 无需负电源可测量负的热电偶电压 • 烧毁、短路和故障的自动检测 • 缓冲输入允许外部保护及直接连至电阻传感器 • 同时 50Hz / 60Hz抑制 • 包括 10ppm/ºC (最大值) 基准 • 48 引线 7mm x 7mm LQFP 封装 |
