UltraScale架构DDR4 SDRAM接口的秘密
发布时间：2014-11-20 11:38
发布者：eechina
关键词：
UltraScale , DDR4
|
作者：Steve Leibson, 赛灵思战略营销与业务规划总监 Adrian Cosoroaba和Terry Magee在本月MemCon上给出了关于DDR4 SDRAM接口的详细展示，该演示应用于赛灵思UltraScale All Programmable FPGA上。接口设计将DDR SDRAM提升至2400Mbps甚至以上，同时降低接口功耗。为了达到这个目标，赛灵思的工程师们必须将DDR4接口问题放在首位。除了设计将DDR4兼容UltraScale I/O PHY，他们从头设计了DDR4 I/O PHY，然后扩展它的性能并支持其他I/O的需求。结果：基本的13位可编程字节通道，这首先是一个DDR4 PHY。 如果你来自SoC的世界，也许不太明白为什么赛灵思需要选择这样做。因为当有成千上万甚至百万个逻辑单元和触发器、几兆的块RAM和数千个DSP片时，由于物理封装的限制只有数百个I/O管脚，所以，I/O管脚是稀缺资源。所以，I/O管脚必须可编程且足够灵活，可覆盖任何可能的I/O使用范围，从DDR4-2400 SDRAM驱动库到使LED闪烁以及其他更多的事情。这就是赛灵思为何如此做的原因。对于UltraScale架构的FPGA来说，我们首先实现了I/O设计的难点——DDR4 PHY，然后再添加一些简单的。 结果非常明显，I/O字节通道架构看来如此：
UltraScale FPGA I/O字节通道架构 逻辑上下一个问题也许是：“为什么13位？”简单的答案是，两个这样的库涵盖26位，这是DDR4 命令和地址行要求的。数据行、频闪和预选要求每个字节各另外添加11位，这符合新的13位UltraScale I/O库。. QDR和RL3 DRAM要求12个I/O行（9个数据行和2个时钟），这也符合13位块结构。任何余下的关键都可编程另作他用。 UltraScale FPGA的52管脚I/O库封装4个13位字节通道以及两个PLL和一个时钟模块，看似如此：

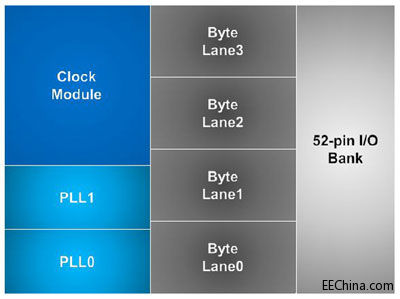

一个UltraScale 52管脚I\O库 两个PLL允许你将个库分开，这样就能在你的设计里为两个完全不同的目标服务。 关于更多的信息，你可在这里下载MemCon演讲的PDF 关于赛灵思UltraScale All Programmable FPGA更多的信息，点击这里。 你也许也想观看Adrian的关于该话题的视频，该视频展示了一款驱动DDR4-2400 SDRAM的以2500Mbps运行的UltraScale FPGA。见“Ready for DDR4-2400? Need the bandwidth? Need the lower power consumption? Watch this 8-minute video”，或者开始下面的视频。 |
