世平推出基于 NXP、Toshiba的直流无刷电机驱动微处理器解决方案
发布时间：2014-10-21 13:23
发布者：eechina
|
大联大旗下世平推出基于NXP LPC1500 和Toshiba TMPM375的直流无刷电机驱动微处理器解决方案。 节能减排的议题在全球各国不断受到重视，美国 EPRI指出，全球电机所耗费的金额一年高达 950 亿美金，占所有电力 51%。无论是工业、家庭还是商业用电，电机消耗的能源都占有很高比例。如果改善电机系统的输出、输入功率比，就可以提高用电效率。而无刷直流电机具有高效节能、控制特性好、可靠性高、寿命长、噪音低等优点，正在越来越多的家电领域取代交流电机。与传统的交流电机相比，直流电机的效率有大幅度提升，尤其在低转速区也能进行高效率运转，提高了系统能效比。 针对节能减排全球化趋势，大联大世平推出NXP、Toshiba 微处理器直流无刷电机控制方案，旨在提供更加快速、简便、高精度和高灵活度的电机控制方案。
图示1-直流电机与交流电机对比图

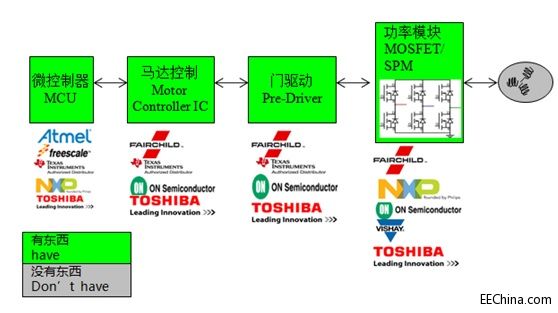

图示2-大联大世平集团无刷电机驱动方案框图 大联大世平集团推出以直流无刷电机驱动微处理器解决方案如下： 基于 NXP LPC1500 直流无刷电机驱动微处理器解决方案
图示3- NXP LPC1500直流无刷电机驱动方案框图 方案特点 • 可实现有传感器和无传感器电机组合的高度精确控制，可同时控制两台电机； • 两个12位、12通道、2 MSPS 的ADC，具有500 ns ADC转换时间，具有片上正交编码器接口(QEI)； • 高级模拟子系统和高精度时序，非常适合PID控制回路； • 四个SCTimer/PWM模块，提供多达28个PWM通道平均PWM分辨率小于1ns； • 四个快速比较器，具有68 ns的传播延迟，支持快速响应过流/过压监控和保护； • 互连SCTimer/PWM、ADC和比较器，由SCTimer/PWM触发的ADC； • 72 MHz ARM Cortex-M3处理器； • 连接性：CAN模块实现了工业连接性而USB则简化了现场升级； • 免费的FOC和BLDC电机控制固件； • 基于GUI的校准/调整工具；
图示4- NXP LPC1500直流无刷电机驱动方案照片 基于 Toshiba TMPM375 直流无刷电机驱动微处理器解决方案

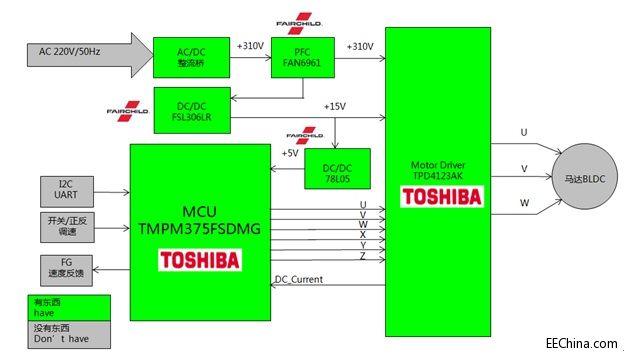

图示5- Toshiba TMPM375直流无刷电机驱动方案框图 方案特点 • TMPM375FSDMG是世界最小型的矢量控制微控制器； • PMD（电机控制定时器）： 1通道； • 矢量引擎：1通道； • 编码器输入：1个通道； • 运算放大器：1个通道； • 内部振荡器（I-OSC）； • 输入/输出端口：21个引脚； • 16位定时器：4个通道； • SIO/UART：2个通道； • I2C/SIO：1个通道； • 12位AD转换器：4通道（2µs转换时间（ADC转换时钟=@40MHz））； • 上电复位电路（POR）； • 电压检测（VLTD）； • 振荡频率检测器（OFD）；
图示6- Toshiba TMPM375直流无刷电机驱动方案照片 |
