高尔夫球动作分析器的核心部件：感测、控制和无线通信芯片
发布时间：2014-9-28 10:18
发布者：eechina

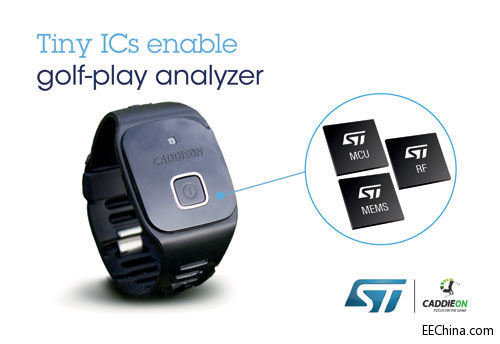

新上市的CaddieON 电子高尔夫球动作分析器，帮助全世界高尔夫球手获得更多的比赛乐趣。意法半导体（STMicroelectronics，简称ST）为该分析器提供了先进的感测芯片、控制芯片和无线通信芯片。
这个私人电子球童由科技创业公司CaddieON开发，旨在帮助高尔夫球手自动跟踪和分析比赛过程。该分析系统简单易用，主要组件包括智能感测手环、球杆电子标签（RFID）、智能手机应用软件，以及云端球员门户网站。 在比赛中，手环可以读取球杆标签内的数据，并自动记录每轮比赛的逐杆成绩，然后通过Bluetooth 将数据发送到手机应用软件中。CaddieON手环集成了意法半导体的RFID阅读器芯片，用于识别球杆、微型单片加速度计，用于精确监控挥杆动作、以及超低功耗微控制器，以控制整个系统。 技术细节： CaddieON 手环通过意法半导体的CR95HF收发器芯片读取每根球杆上粘贴的RFID电子标签。CR95HF为标准非接触式应用提供数据帧编解码功能，支持ISO/IEC 14443 Type A and B、ISO/IEC 15693和ISO/IEC 18092协议，并嵌入了一个模拟前端 (AFE, analog front end) ，以提供13.56MHz空中接口。该芯片还能检测、读写NFC Forum Type 1, 2, 3和 4类标签。 负责准确无误检测监控球杆动作的是意法半导体LIS3DSH超低功耗高性能三轴线性加速度计。LIS3DSH的最低工作电压为1.71V，±16g满量程支持动态选择，能够根据用户设定的动作方式生成中断请求。为降低主处理器的干预程度，该加速度计集成了一个可编程状态机以及FIFO缓冲器，封装采用一个3mm x 3mm x 1mm微型超薄塑料焊盘网格阵列封装(LGA, land grid array package)。意法半导体在全球拥有900余项MEMS相关专利和专利申请。 CaddieON手环使用超低功耗微控制器STM32L1管理手环的重要功能。STM32L1是意法半导体的市场领先的微控制器系列产品，集成低功耗、高能效的ARM Cortex-M3处理器内核以及创新的节能技术和意法半导体的低功耗处理技术。省电技术包括动态电压调整、多电压稳压器模式、低功耗工作模式和睡眠模式、外围门控和灵活的时钟控制器以及硬件加密引擎。该器件的封装包括20mm x 20mm LQFP144和 3.3mm x 3.3mm WLCSP64。在STM32微控制器的大家族内，虽然产品性能定位不同，但是所有产品的引脚、外设和软件相互兼容，方便STM32L1用户升级应用系统，在新的产品平台上再用IP设计，从而加快产品上市，降低研发成本。 |
