吉时利仪器推出专为教育市场量身定做的新款高性能、低价格多通道直流电源
发布时间：2014-9-2 09:45
发布者：eechina
关键词：
直流电源
|
吉时利仪器日前宣布，推出一款特别为基础教育而设计的最新多通道直流电源---2231A-30-3。与同等级的竞争产品相比，2231A-30-3三通道电源具备更高的功率，更灵活的控制，以及更具吸引力的价格等优势。 2231A-30-3从设计伊始即从学生需求为主要应用方向，例如为了同学们今后工作的设备兼容性、操作互通性的考虑，2231A-30-3采用业界标准产品；相较于友商竞争产品，2231A-30-3更为高阶，这将会帮助同学们更容易理解测试挑战，集中精力获取测试答案；与此同时，2231A-30-3的价格更加平易近人，最大限度的满足教育类型市场的承受能力和需求。 不断演进技术的发展，要求电子工程专业的学生必须掌握复杂的电路和电子设计。泰克科技和吉时利专注于支持电子工程专业教学的特殊需求，利用60多年的经验积累，提供包括2231A-30-3等业界最优秀的完整的测试测量仪器方案，教学演示电路和仿真工具，以及丰富的仪器使用和实验参考资料。 高质量直流电源 2231A-30-3型电源基于线性化设计，每个输出的噪声低于5mVp-p。其电压和电流基本测量准确度分别是0.06%和0.2%。负载电压和负载电流回读结果提供同样级别的精度，因此可以为待测器件（DUT）提供了高精度、低噪声电压和电流。 3个完全独立的输出 2231A-30-3型电源的每个输出都是完全可编程的，可以彼此独立地开启和关闭；1台仪器内提供了3个电源。您可以通过同一台仪器为印制电路板上的模拟电路和数字电路上电，也可以为整个器件上电。

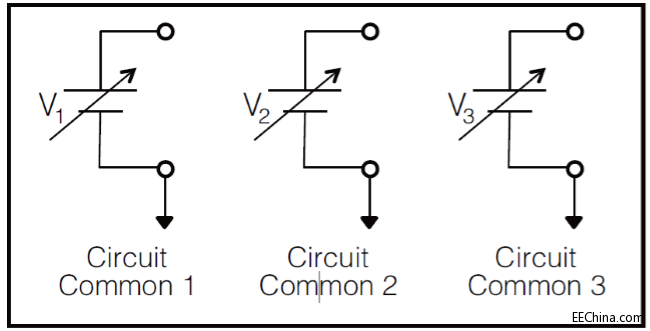

图1：3个通道电气隔离并独立可编程输 所有输出都彼此隔离，且接地隔离 每个输出都可以为不同接地基准的电路供电。每个输出的低连接都不与其他输出相连。这意味着，一个电源可以测试3个不同接地基准上的3个独立电路，或者为变压器电路或光隔离电路供电。此外，所有输出都参考接地，因此2231A-30-3型电源可以为浮动电路和接地电路供电。 为双极电路供电 由于2231A-30-3型电源输出是隔离的，因此，通过将一个输出地高端连接至双极电路的公共参考点，可将该输出转化为负源。第二个输出的低端可与同一公共基准点相连。其结果是，一个正输出和一个负输出。如果在这个配置中使用两个30V通道，那么利用2231A-30-3型电源的跟踪功能，可以同时改变两个输出。这允许在同一时间改变两个通道，并使其输出保持在同一量级。
图2：电源并联模式 提供60V或6A电源 当应用需要输出超过30V或3A的电源时，将两个30V通道进行组合，就可以使输出翻倍。将两个输出进行串联，可以提供60V电源；将两个输出进行并联，可以提供6A电流。为了方便读数，避免混淆，2231A-30-3型电源显示屏将显示所有输出，包括电压或电流。此外，电源还可以控制输出，以提供所需的电压或电流。无需对每个通道进行独立设置；电源将为您管理通道，因此，实现通道组合并不复杂。 测试、监视和保护电路更容易 • 旋转按钮或通过键盘准确地输入输出数值，可以调节输出，设置分辨率为10mV 或1mA。 • 可以同时查看所有通道的电压和电流读数；2231A-30-3型电源显示屏同时显示 来自所有3个输出的读数。 • 通过每个输出的过压保护设置，来保护待测器件（DUT）。 • 设置定时器，在编程时间之后就关闭输出，避免在研电路上多余的应力。 • 对于经常使用的测试，可以通过存储和调用仪器设置的办法，迅速开始测试。 您最多可存储30组仪器设置。 对电源进行控制，将数据上载至计算机 利用2231A-001型电源的USB适配器，可以连接计算机的USB接口，对电源进行控制，并传输电压电流的读数，与其他测试数据一起，对待测器件（DUT）性能进行更深入的分析。2231A-001型USB适配器为电源使用提供所需的灵活性。 如需更多信息 如需进一步了解产品信息，请访问：http://www.keithley.com.cn。 或按照以下方式与吉时利联系：全国免费电话: 400-820-5835 电子邮件: china@keithley.com 网址 www.keithely.com.cn 北京：北京市海淀区花园路4号通恒大厦3层301室 邮编：100088 上海：上海市徐汇区宜山路900号C楼7楼 邮编：200233 深圳：深圳市福田区南园路68号上步大厦21层G,H,I,J室 邮编：518031 |
