凌力尔特推出具集成散热器的三输出28VIN降压型µModule稳压器 LTM4634

发布时间:2014-8-27 10:56    发布者:eechina
关键词: 降压型 , 稳压器
可在 4.5cm2解决方案面积提供 70W

凌力尔特公司 (Linear Technology Corporation) 推出 3 输出降压型微型模块 (µModule) 稳压器 LTM4634,该器件采用 15mm x 15mm x 5.01mm BGA 封装,并具集成的散热器。这种高热效率封装使 LTM4634 能够在 3 个输出上提供满标度电流 (5A、5A 和 4A),在 65ºC 环境温度和 200LFM 空气流动情况下可提供超过 70W 的输出功率。LTM4634 结合 13 个陶瓷电容器和 3 个电阻器设计时,在采用双面 PCB 解决方案的面积仅为 4.5cm2。LTM4634 在单个封装内包含 3 个 DC/DC 控制器、一些功率开关、电感器和补偿电路。通道 1 和通道 2 的稳定输出电压在 0.8V 至 5.5V 范围内可调,第三个通道的可调范围为 0.8V 至 13.5V,每个通道在整个电压、负载和温度范围内的准确度均为 ±1.5%。宽输出电压范围、高热效率封装、严格的调节准确度以及小型解决方案尺寸使 LTM4634 非常适用于调节常见的中间电源总线,例如仪表、通信及工业应用中的 12V、5V 和 3.3V 应用。

LTM4634 的三个开关电源采用一个 4.75V 至 28V 的输入电压工作。由于每个开关电源使用了单独的输入电源引脚,因而允许通道 1 和 / 或通道 2 依靠一个由通道 3 产生的 12.5V、50W 中间总线来供电。这三个开关用相同的内部或可选外部时钟信号工作,可从内部相移 120° 以最大限度降低纹波。就超过 5A 的负载而言,通道 1 和 2 可并联以支持高达 10A。该稳压器还包括输出过压和过流故障保护。LTM4634 的内部温度可通过两个紧挨着功率级布设的内部温度二极管监视器来观察。

LTM4634 的内部工作温度范围为 –40ºC 至 +125ºC,已开始供货。千片批购价为每片 35.95 美元。如需更多信息,请登录 www.linear.com.cn/product/LTM4634

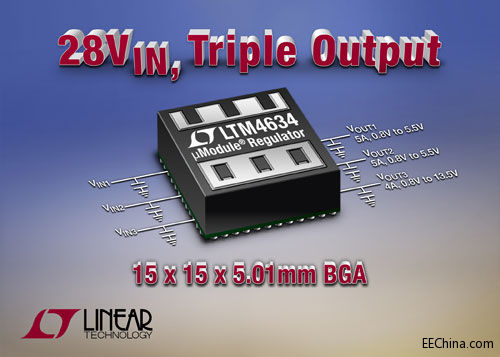

照片说明:三输出 (5A、5A 和 4A) 28VIN 降压型 µModule 稳压器

照片说明:三输出 (5A、5A 和 4A) 28VIN 降压型 µModule 稳压器


性能概要:LTM4634
•    3 输出、28VIN、70W 降压型解决方案占板面积小于 4.5cm2
o    仅需要为数不多的陶瓷电容器和电阻器就可构成完整解决方案
•    15mm x 15mm x 5.01mm BGA 封装并具集成的散热器
•    所有通道在 65°C 环境温度和 200LFM 空气流动时,可提供满标度输出电流 (5A、5A 和 4A),无需外部散热器
•    VIN 工作范围为 4.75V 至 28V,每个通道具单独的输入
•    用户可调 VOUT 准确度为 ±1.5%,范围为:
o    通道 1:0.8V 至 5.5V
o    通道 2:0.8V 至 5.5V
o    通道 3:0.8V 至 13.5V
•    通道 1 和通道 2 可并联以提供高达 10A 电流
