全球首创内置”三级管“非隔离LED恒流驱动方案QX6102 双宜科技-郁纲

owenyu

概述
QX6102是一款内置NPN功率三极管，具有自供电功能的高精度降压型大功率LED恒流驱动芯片，适用于交流85V到265V全范围输入电压的非隔离LED恒流驱动电源。芯片采用自供电结构，无需辅助绕组，内置NPN三极管，提供高性价比。专利的高端电流检测、固定频率、电流模PWM控制方式，具有优异的线性调整率和负载调整率。芯片内部集成抖频功能可降低EMI成本。内置环路补偿与斜坡补偿，无需外部补偿，应用设计简单。
QX6102具有多重保护功能，包括LED开路/短路保护，逐周期限流保护，输入供电欠压保护以及电源箝位等功能。
QX6102采用DIP8和SOP8封装。

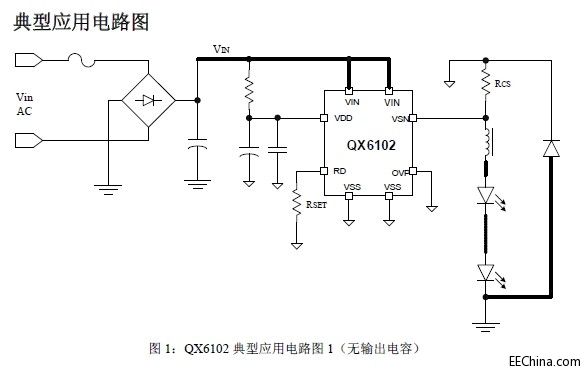

特点
 内置NPN功率三极管
 自供电结构：无需辅助绕组
 LED输出电流精度：±3%
 高效率：最高可达93%以上
 电流模PWM控制
 固定工作频率
 抖频功能
 内置环路补偿、斜坡补偿
 LED开路/短路保护
 芯片供电欠压保护
应用领域
 LED球泡灯、日光灯
 其它LED照明
Q:460568429
兼容：BP2822  BP2802B

?PCB

wjinzaghi9

请问你的IC如何实现开路保护的，感觉这个IC只有输出过压保护。

spy007868

复制下来！！！！！！！我自己好好学习！！！！！！！！！！！！！！！
